2.1 视觉基础模型：从卷积神经网络到视觉变换器

本章导读

讲什么： 本章准备后续路线都会反复使用的四类积木：从图像中提取信息、在时间上保存信息、把高维观测压缩成较小的表示，以及生成可能的未来。重点不是记住一串模型名称，而是看清每块积木放在世界模型的什么位置、接收什么张量、解决什么困难。

为什么需要这些基础： 直接用像素预测未来，会同时遇到空间维度高、历史序列长和未来不唯一三个问题。一个模型若不能先看懂局部与全局结构、记住过去、压缩冗余，再表达多种可能性，后面的潜在动力学、视频生成和机器人控制就无从搭建。

故事线： 从图像提取结构 → 从序列保留历史 → 用连续或离散表示压缩观测 → 用自回归或扩散生成未来 → 从零实现并组装训练循环

本章总览

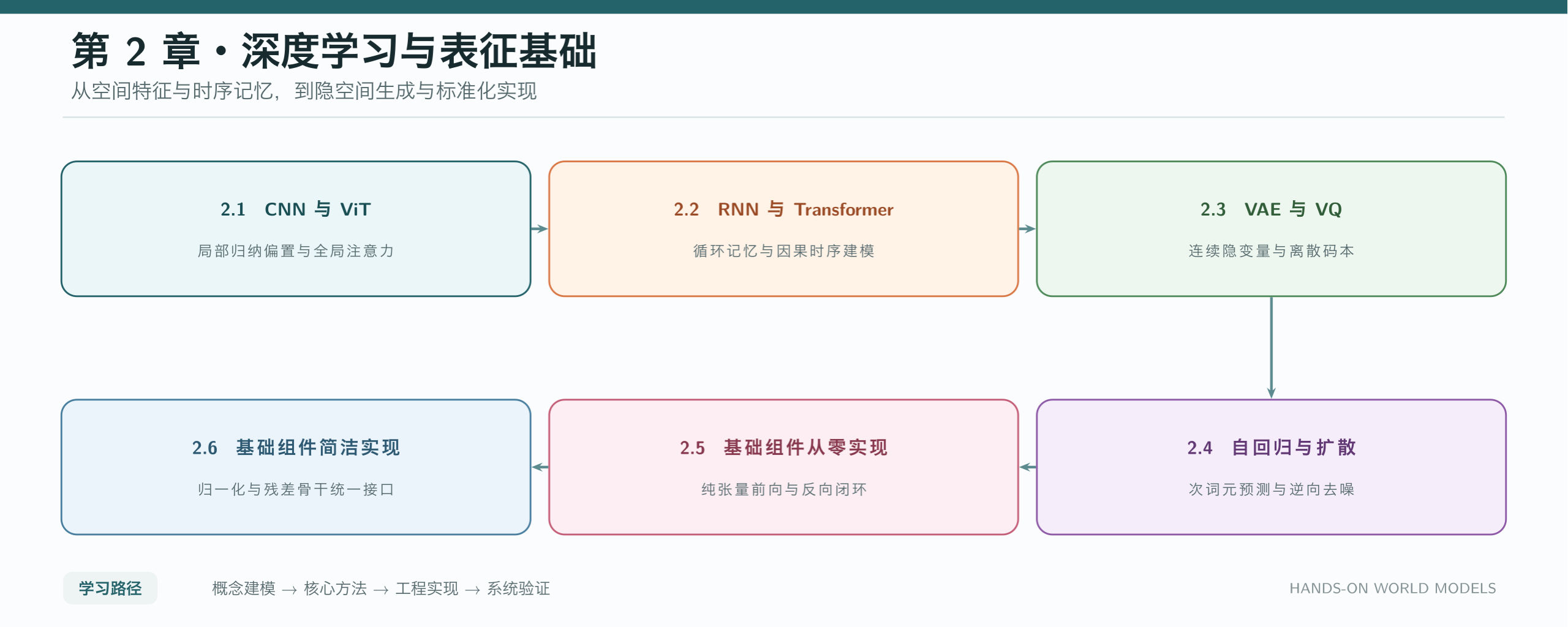

第 2 章学习路线：串联空间表征、时序建模、隐空间压缩与生成模型实现。

引言与历史追溯

在计算机视觉的发展中，手工特征与神经网络曾长期并行演进。LeCun 等人的早期卷积网络已能从数据中学习用于手写数字识别的特征 [LeCun et al., 1989]；2012 年，AlexNet 又在 ImageNet 分类任务上显著降低了错误率 [Krizhevsky et al., 2012]。这两项工作分别展示了卷积网络的早期可行性与大规模视觉任务上的突破。

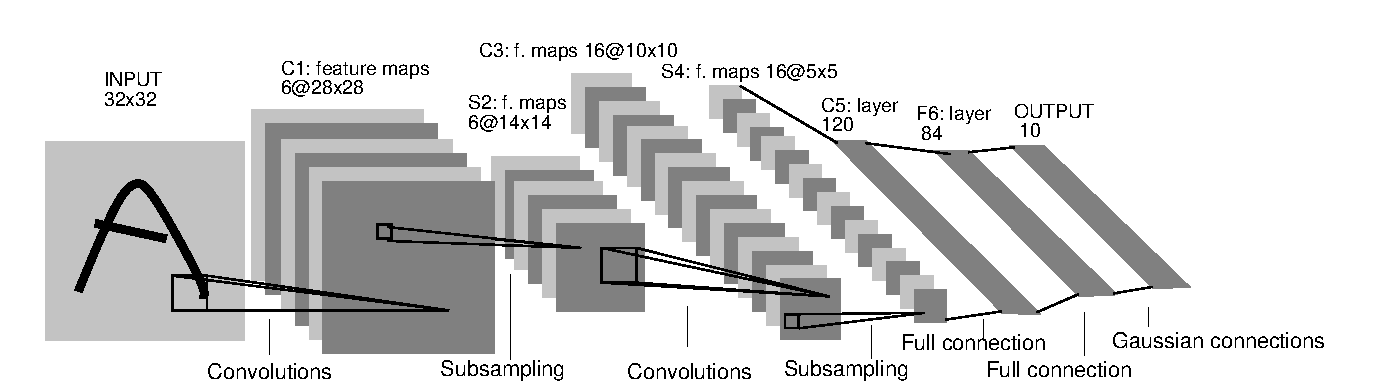

图 2.1-1：LeNet-5 的完整识别流水线把局部感受野、共享特征图和逐级下采样连接到最终分类。 出处：Yann LeCun; Léon Bottou; Yoshua Bengio; Patrick Haffner，Gradient-Based Learning Applied to Document Recognition（1998），Figure 2。

CNN 的成功很大程度上归功于其内置的归纳偏置（Inductive Bias），尤其是局部连接与权重共享。严格地说，卷积层首先带来的是平移等变性（Translation Equivariance）：输入发生平移时，特征图会相应平移；经过池化或全局聚合后，整个网络才可能获得一定程度的平移不变性。这些偏置让 CNN 能用较少参数学习图像结构，也使它在数据量有限时通常更容易训练。

2020 年，Dosovitskiy 等人提出视觉变换器（Vision Transformer, ViT） [Dosovitskiy et al., 2020]，这一工作沿用了自然语言 Transformer 的序列建模结构 [Vaswani et al., 2017]。ViT 将图像分割为一系列小块（Patches），再用自注意力聚合全局信息。原论文报告，在足够大规模的数据上预训练后，ViT 在多项图像分类基准上达到或超过当时的卷积网络基线；这项结论依赖论文中的预训练规模和评测设置。

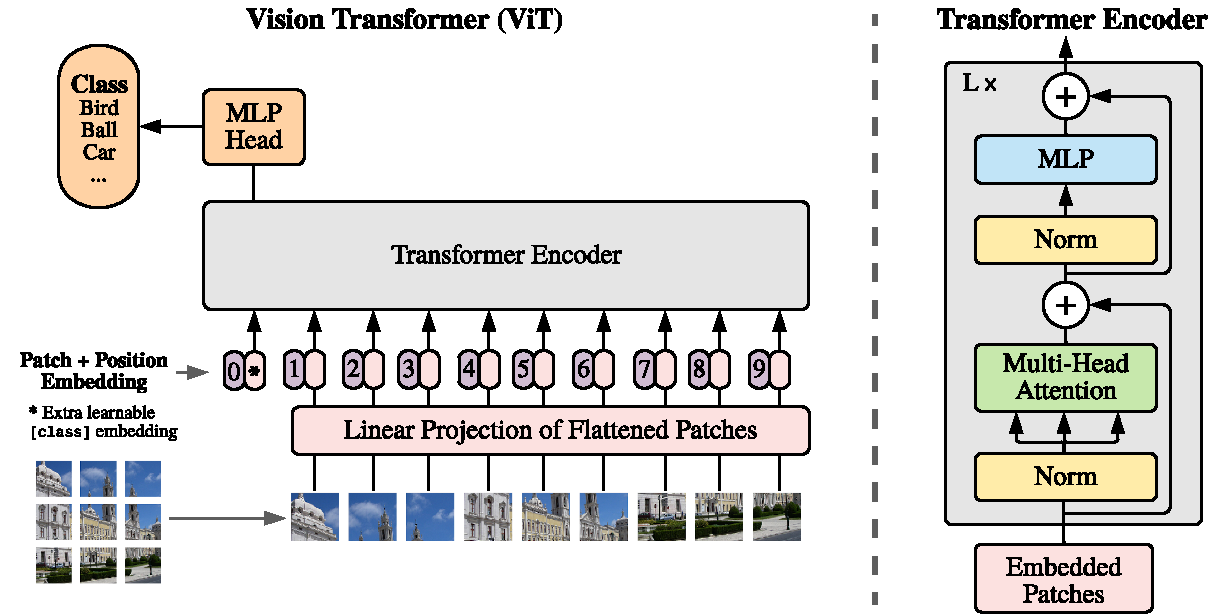

图 2.1-2：ViT 总览展示图像块经线性嵌入和位置编码后进入标准 Transformer 编码器的完整路径。 出处：Alexey Dosovitskiy et al.，An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale（2021），Figure 1。

在本章中，我们将从最基础的数学定义出发，逐步推导并实现这两种奠定了现代视觉基础模型地位的核心架构。

卷积神经网络的数学原理

从全连接层到卷积

要理解卷积神经网络，我们首先需要考察为什么不能直接使用多层感知机（MLP）来处理图像。假设我们有一张尺寸为 $H\times W$ 的二维黑白图像，它可以自然地表示为一个矩阵 $\mathbf{X}\in {\mathbb{R}}^{H\times W}$。如果使用全连接层，我们需要将图像展平为一个长度为 $H\times W$ 的一维向量 $\mathbf{x}$。 全连接层的输出隐藏表示 $\mathbf{h}$ 同样可以被组织为 $H\times W$ 的矩阵，其对应的标量计算可以严格表示为：

$$h_{i,j}=\sum _{k=1}^H\sum _{l=1}^W{W}_{i,j,k,l}{x}_{k,l}+b_{i,j}$$

在这里，权重 $\mathbf{W}$ 是一个四阶张量，包含 $(H\times W)\times (H\times W)$ 个参数。在这个“输入与输出空间尺寸相同、且都只有一个通道”的简化例子中，$1000\times 1000$ 像素就对应 ${10}^{12}$ 个权重。实际网络还要计入输入、输出通道，因此直接用全连接映射处理高分辨率图像通常并不现实。

为了减少参数并利用图像的内在几何结构，我们引入两个重要的原则：

1. 平移等变性：同一种局部模式出现在不同位置时，卷积核使用同一组参数进行检测。权重张量 $\mathbf{W}$ 因而不再依赖输出的绝对位置 $(i,j)$，而只依赖输入与输出之间的相对偏移。令 $k=i+a$、$l=j+b$，可写成 $V_{a,b}=W_{i,j,i+a,j+b}$。
2. 局部性：图像中的像素通常只与其周围邻近的像素有较强的物理和统计相关性。因此，我们在计算 $h_{i,j}$ 时，只需考察距离 $(i,j)$ 较近的输入像素，即限制偏移量 $a$ 和 $b$ 的范围在 $[-\mathrm{\Delta },\mathrm{\Delta }]$ 之间。

结合上述两个原则，该公式可以被极大地简化为：

$$h_{i,j}=\sum _{a=-\mathrm{\Delta }}^{\mathrm{\Delta }}\sum _{b=-\mathrm{\Delta }}^{\mathrm{\Delta }}{V}_{a,b}{x}_{i+a,j+b}+b$$

这就是二维互相关（Cross-Correlation）运算的严格数学定义。在深度学习文献中，它通常被直接称为“卷积”（尽管在纯数学定义中，卷积要求对权重进行翻转，但这并不影响其在神经网络中的参数学习）。参数张量 $\mathbf{V}$ 被称为卷积核（Convolutional Kernel）或滤波器（Filter），其大小仅为 $(2\mathrm{\Delta }+1)\times (2\mathrm{\Delta }+1)$，且在图像的所有位置严格共享。

多通道的张量运算

在实际应用中，图像往往不仅是一个二维矩阵，而是具有颜色通道的三维张量，例如 RGB 图像表示为 $\mathbf{X}\in {\mathbb{R}}^{C\times H\times W}$，其中 $C=3$。为了处理多通道输入，我们需要为每个输入通道分配一个二维卷积核，并将它们的结果相加。

假设输入有 $C_{in}$ 个通道，输出我们需要产生 $C_{out}$ 个通道的特征图。对于每一个输出通道 $d\in \{1,\dots ,C_{out}\}$，其在位置 $(i,j)$ 的输出标量值为：

$$h_{d,i,j}=\sum _{c=1}^{C_{in}}\sum _{a=-\mathrm{\Delta }}^{\mathrm{\Delta }}\sum _{b=-\mathrm{\Delta }}^{\mathrm{\Delta }}{V}_{d,c,a,b}{x}_{c,i+a,j+b}+b_d$$

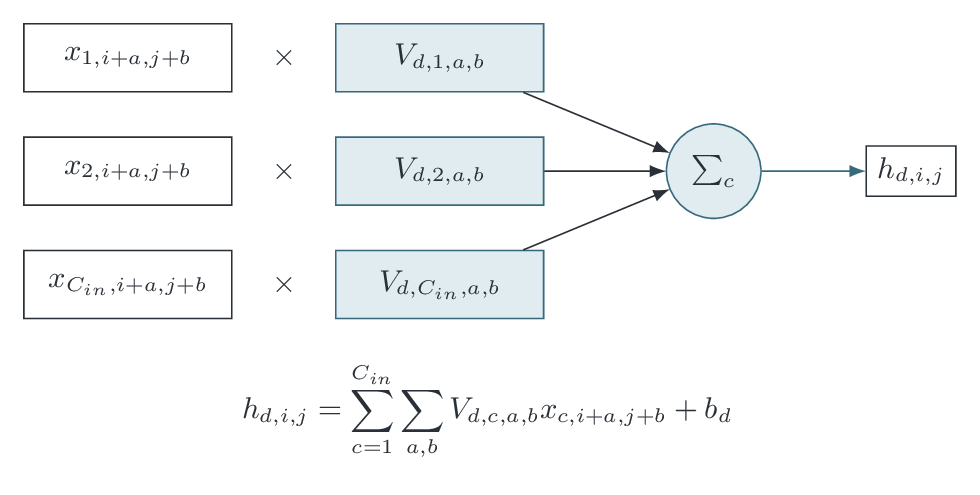

图 2.1-3：固定输出通道与位置后，每个输入通道都有一片对应的卷积核；各通道的局部乘积最终归约为一个输出标量。

此时，权重张量 $\mathbf{V}$ 的维度变为 ${\mathbb{R}}^{C_{out}\times C_{in}\times K_h\times K_w}$，其中 $K_h$ 和 $K_w$ 为卷积核的高度和宽度。这种多通道的卷积操作使得网络不仅能够捕获空间上的局部特征，还能够在通道维度融合更加抽象的信息。

下面用 PyTorch 检查一个多通道卷积层的输入、输出与权重形状。

import torch
import torch.nn as nn

# 创建一个具有 3 个输入通道、16 个输出通道、卷积核大小为 3x3 的卷积层
conv_layer = nn.Conv2d(in_channels=3, out_channels=16, kernel_size=3, padding=1)
# 构造一个形状为 (批量大小, 通道数, 高度, 宽度) 的随机张量
# 这里我们假设批量大小为 4，图像分辨率为 224x224
X = torch.randn(4, 3, 224, 224)

# 前向传播
Y = conv_layer(X)
print(f"输入形状: {X.shape}")
print(f"输出形状: {Y.shape}")
print(f"权重形状: {conv_layer.weight.shape}")

经典 CNN 架构：残差网络 (ResNet)

随着网络层数增加，简单堆叠网络可能出现训练误差反而升高的退化问题。He 等人提出残差网络，并用恒等快捷连接使网络学习残差函数；原论文展示了这种结构能够训练更深的图像分类网络 [He et al., 2015]。这项引用直接支持退化问题与残差结构，不应笼统表述为解决了所有梯度消失问题。

图 2.1-4：ResNet 的原始残差块让两层权重映射学习 F(x)，再由恒等捷径与输入 x 相加。 出处：Kaiming He; Xiangyu Zhang; Shaoqing Ren; Jian Sun，Deep Residual Learning for Image Recognition（2016），Figure 2。

残差连接的数学机制

假设我们将网络中的某个块（由若干个卷积层组成）拟合为一个非线性映射 $\mathcal{F}(\mathbf{x})$。在传统的网络设计中，该块的输出直接就是 $\mathcal{F}(\mathbf{x})$。然而，ResNet 引入了一个严格的跳跃连接（Skip Connection），要求该网络块去拟合残差映射 $\mathcal{F}(\mathbf{x})=\mathcal{H}(\mathbf{x})-\mathbf{x}$，因此其实际输出变为了：

$$\mathbf{y}=\mathcal{F}(\mathbf{x})+\mathbf{x}$$

在反向传播计算梯度时，假设最终的标量损失函数为 $\mathcal{L}$，根据链式法则，我们对其求导：

$$\frac{\partial \mathcal{L}}{\partial \mathbf{x}}=\frac{\partial \mathcal{L}}{\partial \mathbf{y}}\frac{\partial \mathbf{y}}{\partial \mathbf{x}}=\frac{\partial \mathcal{L}}{\partial \mathbf{y}}(\frac{\partial \mathcal{F}(\mathbf{x})}{\partial \mathbf{x}}+\mathbf{I})$$

这里的 $\mathbf{I}$ 是单位矩阵。它为梯度提供了一条较短的恒等路径，使残差分支不必独自承担整个映射。不过，这并不保证梯度在任意深度下都“无损”传播：多层 Jacobian 的组合、归一化方式和优化状态仍会影响梯度大小。残差连接更准确的作用，是显著改善深层网络的信号与梯度传播条件。

下面实现一个标准的残差块。

class ResidualBlock(nn.Module):
    def __init__(self, in_channels, out_channels, stride=1):
        super(ResidualBlock, self).__init__()
        # 第一个卷积层，可能改变步幅以调整空间维度
        self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=3,
                               stride=stride, padding=1, bias=False)
        self.bn1 = nn.BatchNorm2d(out_channels)
        self.relu = nn.ReLU(inplace=True)
        # 第二个卷积层
        self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3,
                               stride=1, padding=1, bias=False)
        self.bn2 = nn.BatchNorm2d(out_channels)

        # 1x1 卷积用于调整跳跃连接的通道数和分辨率，以保证能够正确相加
        self.shortcut = nn.Sequential()
        if stride != 1 or in_channels != out_channels:
            self.shortcut = nn.Sequential(
                nn.Conv2d(in_channels, out_channels, kernel_size=1,
                          stride=stride, bias=False),
                nn.BatchNorm2d(out_channels)
            )

    def forward(self, x):
        identity = self.shortcut(x)

        out = self.relu(self.bn1(self.conv1(x)))
        out = self.bn2(self.conv2(out))

        out += identity  # 严格执行残差相加的数学映射
        out = self.relu(out)
        return out

视觉变换器 (Vision Transformer, ViT)

卷积擅长提取局部模式；若要让相距较远的位置相互影响，CNN 通常需要通过多层堆叠逐步扩大感受野。ViT 则把图像变成词元序列，使每一层的自注意力都能在全局范围内交换信息。它并非完全“摒弃局部性”：图像块大小、训练增强与后续结构仍会引入不同程度的局部偏置。

图像块的嵌入与序列化

为了让最初为处理自然语言离散序列而设计的 Transformer 架构能够处理连续且高维的图像，ViT 首先将三维的图像张量转换成一维的词元（Token）序列。

假设输入图像为 $\mathbf{X}\in {\mathbb{R}}^{C\times H\times W}$，我们给定一个固定大小的图像块维度 $P\times P$。我们将图像在空间维度上严格划分为不重叠的二维块。块的数量为 $N=\frac{H\times W}{P^2}$。此时，图像可以被重塑为一系列展平的二维块序列 ${\mathbf{x}}_p\in {\mathbb{R}}^{N\times (P^2\cdot C)}$。

接着，我们通过一个可学习的线性投影矩阵 $\mathbf{E}\in {\mathbb{R}}^{(P^2\cdot C)\times D}$ 将这些高维的展平块映射到一个统一的隐藏维度 $D$ 中：

$${\mathbf{z}}_0=[{\mathbf{x}}_{class};{\mathbf{x}}_p^1\mathbf{E};{\mathbf{x}}_p^2\mathbf{E};\dots ;{\mathbf{x}}_p^N\mathbf{E}]+{\mathbf{E}}_{pos}$$

在这里，${\mathbf{x}}_{class}\in {\mathbb{R}}^{1\times D}$ 是一个特殊的可学习向量，被称为分类标记（Class Token），它的最终输出状态将被用作整个图像的全局聚合表示。${\mathbf{E}}_{pos}\in {\mathbb{R}}^{(N+1)\times D}$ 则是位置编码矩阵。不含位置编码的自注意力对词元排列是置换等变的：打乱输入词元，输出也会按同样方式打乱。ViT 因此需要显式加入位置表示；它可以是可学习的位置嵌入，也可以采用正弦编码或相对位置偏置等形式。

在 PyTorch 中，使用“卷积核大小等于步幅”的卷积即可实现不重叠的块嵌入。

class PatchEmbedding(nn.Module):
    def __init__(self, img_size=224, patch_size=16, in_channels=3, embed_dim=768):
        super().__init__()
        self.img_size = img_size
        self.patch_size = patch_size
        self.num_patches = (img_size // patch_size) ** 2

        # 使用不重叠的卷积直接提取特征并隐式完成线性投影
        self.proj = nn.Conv2d(in_channels, embed_dim,
                              kernel_size=patch_size, stride=patch_size)

    def forward(self, x):
        # x 的输入形状: (B, C, H, W)
        x = self.proj(x)  # 输出形状: (B, embed_dim, H/P, W/P)
        x = x.flatten(2)  # 将空间维度合并并展平: (B, embed_dim, N)
        x = x.transpose(1, 2)  # 转换为标准的序列格式: (B, N, embed_dim)
        return x

多头自注意力机制 (Multi-Head Self-Attention)

Transformer 架构的灵魂在于自注意力机制。为了建立其严谨的数学基础，我们首先考察单头自注意力的标量形式推导。

给定序列中的某个词元 ${\mathbf{x}}_i\in {\mathbb{R}}^D$（为简化符号，假设它已经是投影后的向量），我们需要计算它与序列中其他所有词元 ${\mathbf{x}}_j$ 之间的相关性。自注意力机制将每个输入投射为三个不同的角色：查询（Query）、键（Key）和值（Value）。

我们引入三个可学习的权重矩阵 ${\mathbf{W}}^Q,{\mathbf{W}}^K,{\mathbf{W}}^V\in {\mathbb{R}}^{D\times D_h}$，其中 $D_h$ 为注意力头的内部特征维度。对于第 $i$ 个位置的查询向量 ${\mathbf{q}}_i={\mathbf{x}}_i{\mathbf{W}}^Q$ 和第 $j$ 个位置的键向量 ${\mathbf{k}}_j={\mathbf{x}}_j{\mathbf{W}}^K$，它们之间的注意力得分计算为严格的内积：

$$s_{i,j}={\mathbf{q}}_i\cdot {\mathbf{k}}_j^T=\sum _{d=1}^{D_h}{q}_{i,d}{k}_{j,d}$$

若查询和键的各维分量近似独立、方差相近，内积的方差会随维度 $D_h$ 线性增长。除以 $\sqrt{D_h}$ 可把得分尺度保持在较稳定的范围，避免 Softmax 过早变得尖锐。随后对缩放后的得分归一化，得到注意力权重：

$${\alpha }_{i,j}=\frac{\exp (s_{i,j}/\sqrt{D_h})}{\sum _{m=1}^{N+1}\exp (s_{i,m}/\sqrt{D_h})}$$

最终，第 $i$ 个位置的输出特征是由所有位置的值向量 ${\mathbf{v}}_j={\mathbf{x}}_j{\mathbf{W}}^V$ 按注意力权重概率进行加权线性组合而成：

$${\mathbf{o}}_i=\sum _{j=1}^{N+1}{\alpha }_{i,j}{\mathbf{v}}_j$$

若我们将上述操作进行矢量化，转换为标准的矩阵形式，设查询、键、值矩阵分别为 $\mathbf{Q},\mathbf{K},\mathbf{V}\in {\mathbb{R}}^{(N+1)\times D_h}$，则全局注意力计算公式被优美而凝练地表达为：

$$\text{Attention}(\mathbf{Q},\mathbf{K},\mathbf{V})=\text{Softmax}\left(\frac{\mathbf{Q}{\mathbf{K}}^T}{\sqrt{D_h}}\right)\mathbf{V}$$

多头注意力（Multi-Head Attention）则是将上述过程在多个并行的子空间中执行 $h$ 次，每次使用独立初始化的投影矩阵。最后将所有头输出的矩阵在隐藏维度上拼接，并通过一个线性层进行最终投影。

说明

在极端复杂的长程依赖建模中，自注意力机制在物理上可被看作一种“基于内容的全局软寻址系统”：查询 $\mathbf{Q}$ 在全图范围内并发检索与其高度匹配的键 $\mathbf{K}$，并在建立高概率连接后提取并融合对应的值 $\mathbf{V}$。这与 CNN 通过卷积核感受野在固定网格上层层向上传递局部信号的机制有着根本性的不同。

下面是包含多头注意力与前馈网络的 ViT 编码器块核心实现。

class ViTBlock(nn.Module):
    def __init__(self, embed_dim, num_heads, mlp_ratio=4.0):
        super().__init__()
        self.norm1 = nn.LayerNorm(embed_dim)
        # 多头注意力层
        self.attn = nn.MultiheadAttention(embed_dim, num_heads, batch_first=True)

        self.norm2 = nn.LayerNorm(embed_dim)
        # 多层感知机 (MLP)
        hidden_dim = int(embed_dim * mlp_ratio)
        self.mlp = nn.Sequential(
            nn.Linear(embed_dim, hidden_dim),
            nn.GELU(),
            nn.Linear(hidden_dim, embed_dim)
        )

    def forward(self, x):
        # 带有前置层归一化与残差连接的注意力层
        x_norm = self.norm1(x)
        attn_out, _ = self.attn(x_norm, x_norm, x_norm)
        x = x + attn_out

        # 带有残差连接的 MLP 层
        x = x + self.mlp(self.norm2(x))
        return x

小结

本节比较了两类常见的视觉骨干。**卷积神经网络（CNN）**通过局部连接与空间权重共享，以较少参数提取局部模式；**视觉变换器（ViT）**把图像分块为词元，并用自注意力直接聚合远距离信息。两者并非简单的替代关系：CNN 的局部偏置往往更节省数据，自注意力则提供更短的全局交互路径，但标准实现的注意力矩阵需要 $O(N^2)$ 的时间与内存。选择哪一种结构，要结合数据规模、分辨率和计算预算。
