9.7 四维时空驾驶世界模型实战精讲

在整个自动驾驶与空间智能的发展史上，传统的工程架构长期采用“感知-预测-规划（Perception-Prediction-Planning）”三段式级联流程。

然而，这种传统的流水线模式存在一个无法克服的致命缺陷——信息的层层损耗与误差的级联放大。感知模块为了将图像转化为几个长方体检测框，丢弃了画面中丰富的微观纹理、刹车灯闪烁、路面积水反光等关键物理信号；一旦感知模块在雨夜产生一次漏检，下游的规划模块就会因为输入数据的彻底缺失而引发致命事故。

为了打破模块之间的信息壁垒，以 UniAD、FIERY、OccWorld 与 Drive-OccWorld 为代表的前沿端到端系统，开创了**四维时空世界模型大一统（Unified 4D Spacetime World Models）**范式。

系统在统一的四维潜在几何流形中，同时推演周围三维占据网格随时间的演化规律，并直接输出平滑、安全的物理驾驶轨迹，实现了感知、世界模型与运动规划的完美闭环。

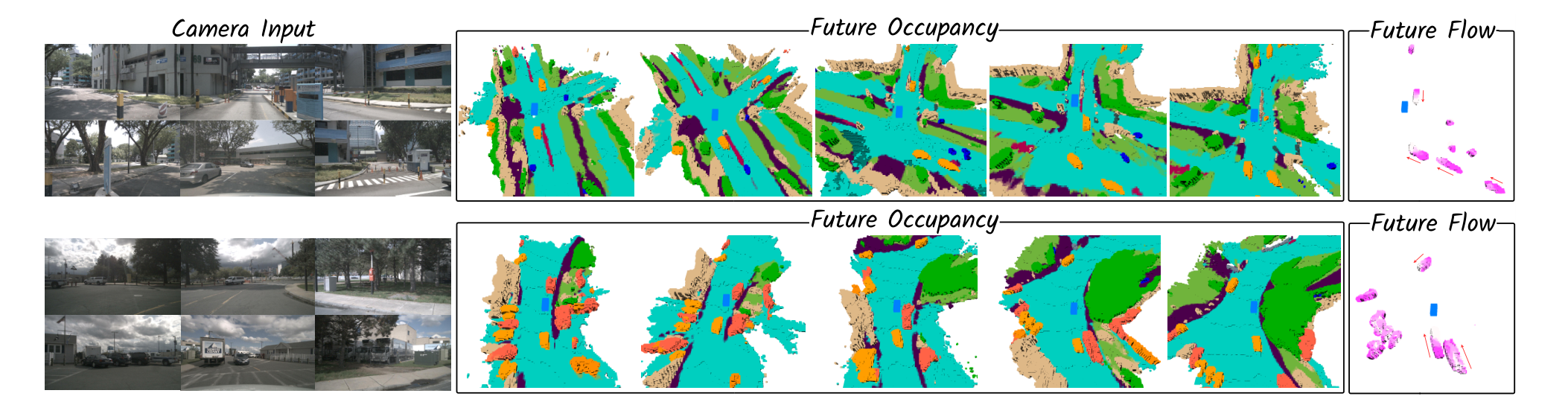

图 9.7-1：Drive-OccWorld 展示多步三维占据与场景流预测，直观看到车辆周围空间如何随时间演化。 出处：Drive-OccWorld: 4D Occupancy World Models for Autonomous Driving，Ziying Song et al.，2024。

---

9.7.1 物理与认知基石：端到端大一统与四维物理因果

要理解四维时空世界模型的实战价值，我们首先必须审视传统模块化切分与端到端物理建模的哲学差异。

1. 传统模块化流水线的“信息断崖”

在传统的自动驾驶管线中：

• 感知模块输出：“前方 30 米有一辆车（边界框 $[x,y,z,l,w,h]$）”；
• 预测模块接力：“该车辆在未来 3 秒将以 $5\text{ m/s}$ 匀速直行”；
• 规划模块求解：“自车应减速避让”。

但在真实的极端物理世界中，如果前方车辆的尾灯突然双闪、或者车身开始轻微倾斜（爆胎前兆），这些蕴含在像素与微观体素中的丰富高频物理预警信号，在“边界框抽象”的那一瞬间就被彻底抹杀了！

2. 四维占据世界模型的“物理全息推演”

在四维占据世界模型中，系统直接在包含时间维度的四维体素张量 $\mathcal{O}\in {\mathbb{R}}^{T\times X\times Y\times Z}$ 上运行：

• 它不仅知道空间中任意立方体在当前的占有概率，还能自回归推演出未来 $T$ 个时间步内该立方体是否会被实体占据，以及伴随的三维瞬时运动矢量（场景流）；
• 规划器直接在这个“活生生演化的四维时空迷宫”中寻找一条无碰撞且动力学最平稳的安全流线。

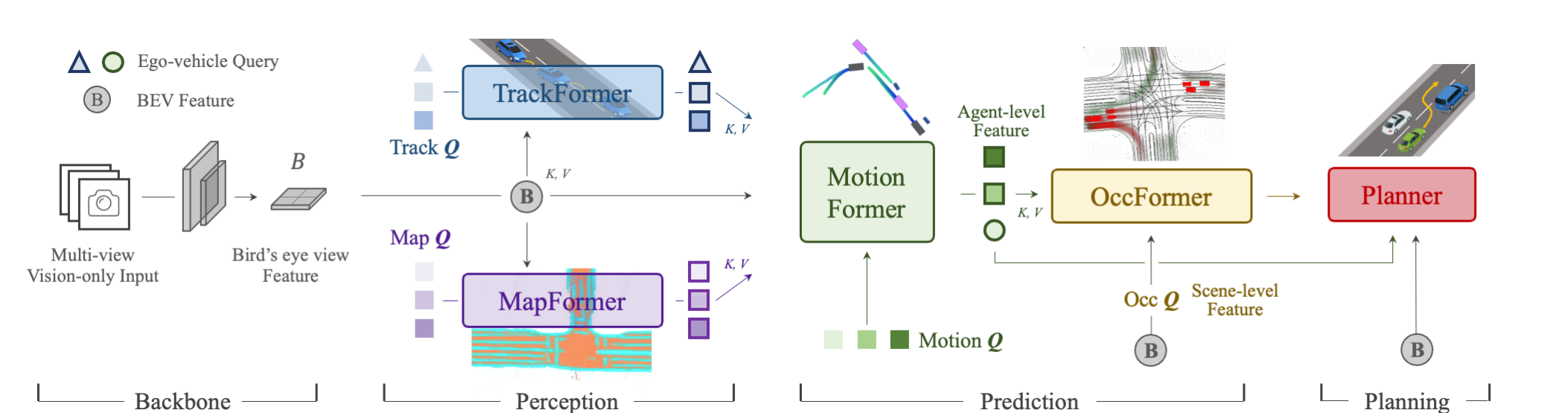

图 9.7-2：UniAD 让跟踪、地图、运动预测、占据与规划查询在统一 BEV 管线中交互。 出处：Planning-oriented Autonomous Driving，Yihan Hu et al.，2023。

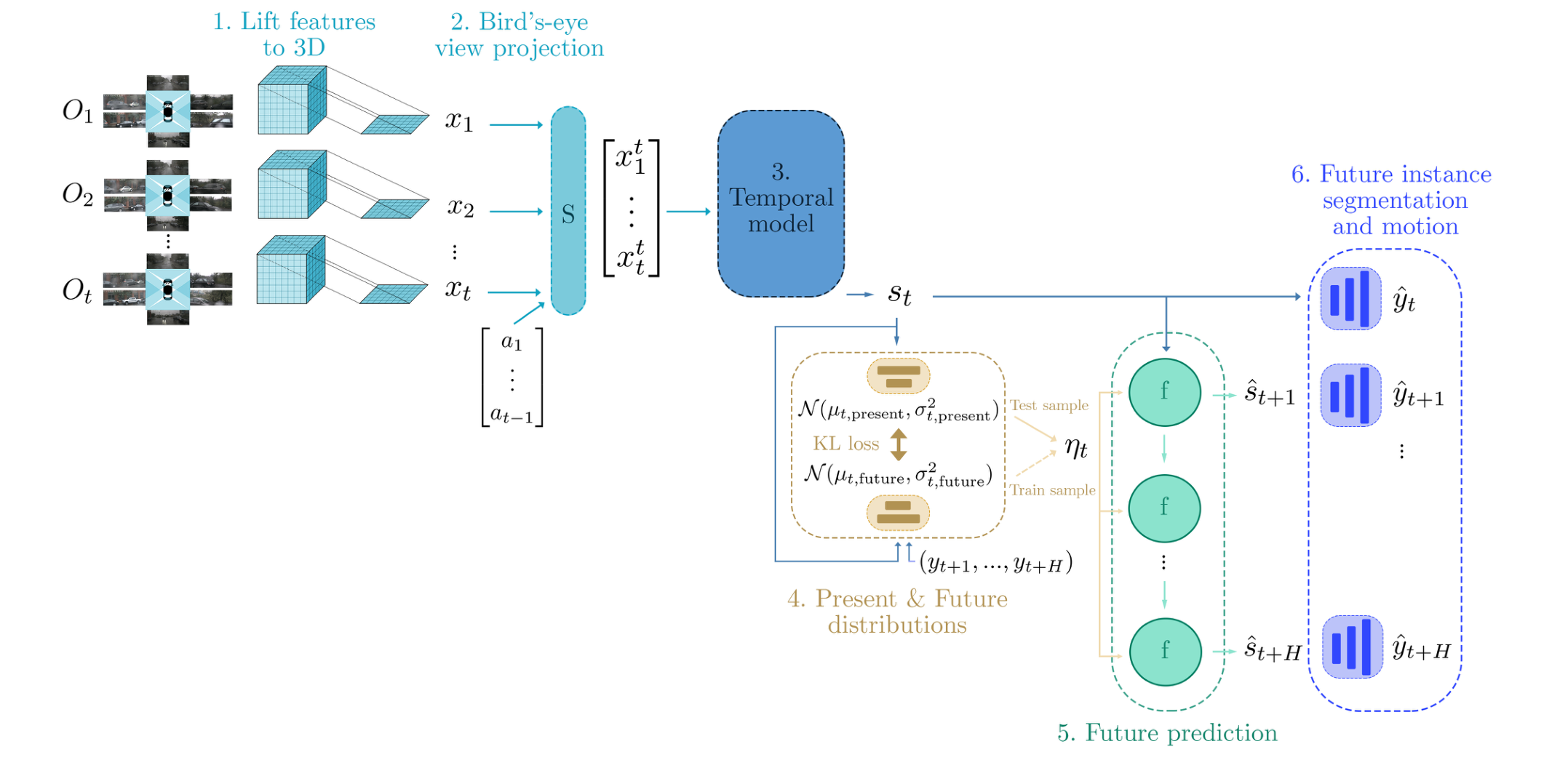

图 9.7-3：FIERY 从环视视频构建时序 BEV 潜变量，并预测未来实例分割与运动。 出处：FIERY: Future Instance Segmentation and Motion Forecasting from Monocular Cameras，Anthony Hu et al.，2021。

---

9.7.2 核心数学推导一：四维时空占据联合损失函数体系

在四维占据世界模型中，网络在前向推演时同时优化三维占据分布、时空运动场景流与最终规划轨迹。

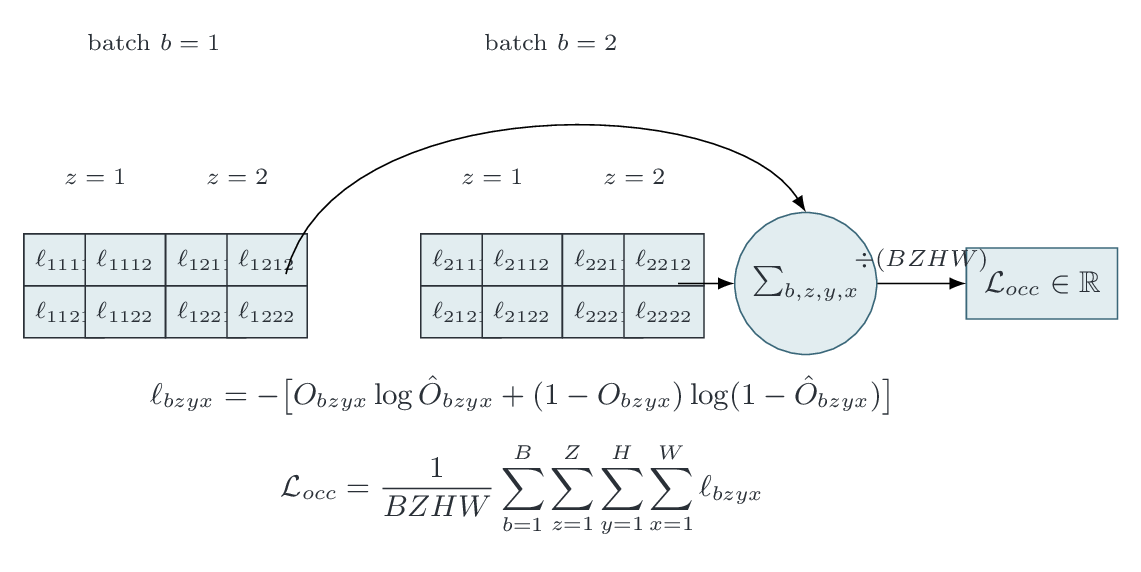

图 9.7-4：每个批次和三维体素先计算 BCE，再沿批次、高度和两个平面轴求和并归一化为标量。

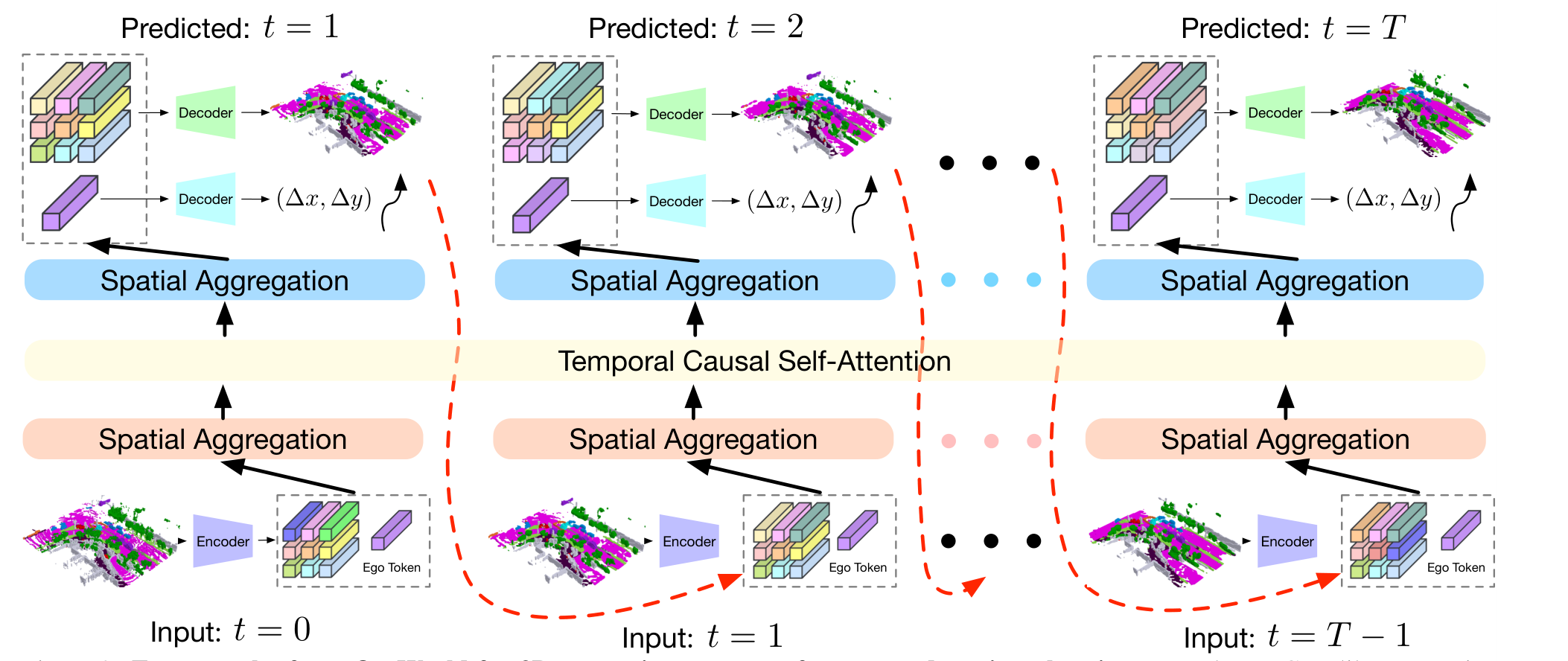

图 9.7-5：OccWorld 先编码多相机观测为三维占据状态，再在潜在空间中预测未来并解码多步占据。 出处：OccWorld: Learning a 3D Occupancy World Model for Autonomous Driving，Wenzhao Zheng et al.，2023。

1. 多任务联合损失函数

系统的全监督联合训练目标由三部分组成：

$${\mathcal{L}}_{\text{total}}={\mathcal{L}}_{\text{Occ}}+{\lambda }_1{\mathcal{L}}_{\text{Flow}}+{\lambda }_2{\mathcal{L}}_{\text{Plan}}$$

1. 四维时空占据二值交叉熵损失（Occupancy BCE Loss）：$${\mathcal{L}}_{\text{Occ}}=-\frac{1}{B\cdot T\cdot XYZ}\sum _{b,t,x,y,z}[y\log (\hat{p})+(1-y)\log (1-\hat{p})]$$
2. 三维场景流平滑回归损失（Scene Flow L1 Loss）：$${\mathcal{L}}_{\text{Flow}}=\frac{1}{|{\mathcal{V}}_{\text{occupied}}|}\sum _{\mathbf{x}\in {\mathcal{V}}_{\text{occupied}}}{\Vert \hat{\mathbf{v}}(\mathbf{x})-{\mathbf{v}}^{\ast }(\mathbf{x})\Vert }_1$$
3. 安全轨迹规划模仿损失（Planning Imitation Loss）：$${\mathcal{L}}_{\text{Plan}}=\frac{1}{H}\sum _{\tau =1}^H{\Vert {\hat{\mathbf{x}}}_{\tau }-{\mathbf{x}}_{\tau }^{\ast }\Vert }_2^2$$

手算代入算例： 设某体素在未来第 $t+1$ 秒被障碍物占据（真实标签 $y=1$），网络预测的占据概率为 $\hat{p}=0.80$；真实场景流速度向量为 ${\mathbf{v}}^{\ast }=[5.0,0.0,0.0{]}^{\mathrm{\top }}\text{ m/s}$，网络预测为 $\hat{\mathbf{v}}=[4.8,0.1,0.0{]}^{\mathrm{\top }}\text{ m/s}$。

1. 计算占据二值交叉熵损失：$${\mathcal{L}}_{\text{Occ}}=-(1\times \ln (0.80)+0)=-\ln (0.80)\approx 0.2231$$
2. 计算场景流 L1 误差：$${\mathcal{L}}_{\text{Flow}}=|4.8-5.0|+|0.1-0.0|+|0.0-0.0|=0.2+0.1+0.0=0.30\text{ m/s}$$
3. 计算总损失（设 ${\lambda }_1=1.0$）：$$\mathcal{L}=0.2231+1.0\times 0.30=0.5231$$

初等代数的代入推导极为直观，生动展现了网络如何同时监督“空间有无物体”与“物体运动速度”两大核心物理属性！

深入推导：四维占据时序马尔可夫决策过程的贝尔曼最优性方程解析证明（点击展开查看完整推导）

将四维占据世界模型形式化为连续状态马尔可夫决策过程 $(\mathcal{S},\mathcal{A},\mathcal{P},\mathcal{R},\gamma )$。 定义时空安全价值函数 $V^{\ast }(\mathbf{s})$ 为在未来时空占据场演变下的最大贴现安全回报：

$$V^{\ast }(\mathbf{s})=\underset{\mathbf{a}\in \mathcal{A}}{max}[\mathcal{R}(\mathbf{s},\mathbf{a})+\gamma {\int }_{\mathcal{S}}\mathcal{P}({\mathbf{s}}^{\prime }\mid \mathbf{s},\mathbf{a})V^{\ast }({\mathbf{s}}^{\prime })d{\mathbf{s}}^{\prime }]$$

其中即时奖励 $\mathcal{R}(\mathbf{s},\mathbf{a})=-{\int }_{\mathcal{V}}\mathbb{I}(\text{Collision}(\mathbf{s},\mathbf{x}))\hat{O}(\mathbf{x})d\mathbf{x}-w\parallel \ddot{\mathbf{x}}{\parallel }^2$。 当潜在状态转移概率 $\mathcal{P}$ 由世界模型准确拟合时，端到端规划器的输出策略 ${\pi }^{\ast }(\mathbf{s})$ 严格收敛于该贝尔曼方程的唯一不动点极值解。

---

9.7.3 核心数学推导二：时空防碰撞代价函数与轨迹平滑优化

在生成未来驾驶轨迹时，规划器从候选轨迹族中通过**可微代价函数（Cost Function）**进行最优轨迹打分与筛选。

设一条候选轨迹在未来 $H$ 步的空间坐标为 $\tau =\{{\mathbf{x}}_1,{\mathbf{x}}_2,\dots ,{\mathbf{x}}_H\}$。轨迹的总代价函数定义为：

$$J(\tau )=w_{\text{coll}}\sum _{t=1}^H\text{SoftOccupancy}({\mathbf{x}}_t,t)+w_{\text{smooth}}\sum _{t=2}^{H-1}\parallel {\mathbf{x}}_{t+1}-2{\mathbf{x}}_t+{\mathbf{x}}_{t-1}{\parallel }_2^2+w_{\text{goal}}\parallel {\mathbf{x}}_H-{\mathbf{x}}_{\text{target}}{\parallel }_2^2$$

公式符号逐一拆解：

• 第一项 碰撞代价（Collision Cost）：将轨迹点坐标代入四维占据网格中，如果轨迹穿过了高占据概率的障碍物体素，代价呈指数级暴增；
• 第二项 平滑度代价（Smoothness / Jerk Cost）：利用二阶差分近似计算物理加速度 ${\mathbf{a}}_t\approx \frac{{\mathbf{x}}_{t+1}-2{\mathbf{x}}_t+{\mathbf{x}}_{t-1}}{\mathrm{\Delta }{t}^2}$，惩罚急刹急转，确保乘坐舒适度；
• 第三项 导航目标代价（Goal Reaching Cost）：确保车辆最终能够准确抵达目标导航路点。

深入推导：二次规划（QP）轨迹平滑优化与 KKT 极值代数推导（点击展开查看完整推导）

将轨迹平滑优化写为标准二次规划（QP）形式：

$$\underset{\mathbf{X}}{min}\frac{1}{2}{\mathbf{X}}^{\mathrm{\top }}\mathbf{H}\mathbf{X}+{\mathbf{f}}^{\mathrm{\top }}\mathbf{X}\text{s.t.}\mathbf{A}\mathbf{X}\le \mathbf{b}$$

其中 Hessian 矩阵 $\mathbf{H}={\mathbf{D}}_2^{\mathrm{\top }}{\mathbf{D}}_2+\lambda \mathbf{I}$ 为二阶差分算子的对称正定矩阵。 根据 KKT 条件，引入拉格朗日乘子向量 $\mathit{\lambda }$：

$${\mathrm{\nabla }}_{\mathbf{X}}\mathcal{L}=\mathbf{H}\mathbf{X}+\mathbf{f}+{\mathbf{A}}^{\mathrm{\top }}\mathit{\lambda }=\mathbf{0}⟹{\mathbf{X}}^{\ast }=-{\mathbf{H}}^{-1}(\mathbf{f}+{\mathbf{A}}^{\mathrm{\top }}\mathit{\lambda })$$

在凸多面体凸可行域内，全局最优平滑轨迹 ${\mathbf{X}}^{\ast }$ 具有唯一的解析解析解，保障了毫秒级工控机部署的绝对实时性。

---

9.7.4 纯底层 PyTorch 代码实现：四维时空占据与端到端规划联合引擎

下面我们使用纯底层 PyTorch 算子实现一个完整的四维时空占据预测与轨迹规划联合网络引擎。

import torch
import torch.nn as nn
import torch.nn.functional as F

class SpatiotemporalOccupancyModel(nn.Module):
    """
    四维时空占据与场景流预测模型
    输入当前 3D 占据网格，自回归推演未来多步 3D 占据与运动场景流
    """
    def __init__(self, in_channels: int = 16, hidden_dim: int = 32):
        super().__init__()
        # 时空 3D 卷积层
        self.conv3d = nn.Sequential(
            nn.Conv3d(in_channels, hidden_dim, kernel_size=3, padding=1),
            nn.BatchNorm3d(hidden_dim),
            nn.ReLU(),
            nn.Conv3d(hidden_dim, hidden_dim, kernel_size=3, padding=1),
            nn.BatchNorm3d(hidden_dim),
            nn.ReLU()
        )
        # 占据概率头 (输出 Sigmoid 占有概率)
        self.occ_head = nn.Conv3d(hidden_dim, 1, kernel_size=1)
        # 场景流头 (输出 3D 速度向量 vx, vy, vz)
        self.flow_head = nn.Conv3d(hidden_dim, 3, kernel_size=1)

    def forward(self, voxel_feat: torch.Tensor) -> tuple[torch.Tensor, torch.Tensor]:
        """
        :param voxel_feat: (B, in_channels, D, H, W)
        :return: occ_probs (B, 1, D, H, W), scene_flows (B, 3, D, H, W)
        """
        feat = self.conv3d(voxel_feat)
        occ_probs = torch.sigmoid(self.occ_head(feat))
        scene_flows = self.flow_head(feat)
        return occ_probs, scene_flows

class EndToEndTrajectoryPlanner(nn.Module):
    """
    基于四维时空占据特征的端到端轨迹规划器
    """
    def __init__(self, in_channels: int = 16, horizon: int = 6):
        super().__init__()
        self.horizon = horizon
        # 全局池化与 MLP 规划头
        self.planner_net = nn.Sequential(
            nn.AdaptiveAvgPool3d((2, 4, 4)),
            nn.Flatten(),
            nn.Linear(in_channels * 2 * 4 * 4, 128),
            nn.ReLU(),
            nn.Linear(128, horizon * 2) # 输出未来 H 步的 (x, y) 坐标
        )

    def forward(self, voxel_feat: torch.Tensor) -> torch.Tensor:
        """
        :param voxel_feat: (B, in_channels, D, H, W)
        :return: (B, horizon, 2) 规划的连续物理轨迹
        """
        B = voxel_feat.size(0)
        traj_flat = self.planner_net(voxel_feat)
        return traj_flat.view(B, self.horizon, 2)

# ===================================================================
# 单元测试：占据预测、场景流与端到端规划联合训练反向传播
# ===================================================================
if __name__ == "__main__":
    batch_size = 2
    in_c = 16
    voxel_d, voxel_h, voxel_w = 4, 16, 16
    horizon = 6

    occ_model = SpatiotemporalOccupancyModel(in_channels=in_c, hidden_dim=32)
    planner = EndToEndTrajectoryPlanner(in_channels=in_c, horizon=horizon)

    params = list(occ_model.parameters()) + list(planner.parameters())
    optimizer = torch.optim.Adam(params, lr=1e-3)

    dummy_voxel_feat = torch.randn(batch_size, in_c, voxel_d, voxel_h, voxel_w)

    # 模拟真实标签
    target_occ = torch.randint(0, 2, (batch_size, 1, voxel_d, voxel_h, voxel_w)).float()
    target_flow = torch.randn(batch_size, 3, voxel_d, voxel_h, voxel_w)
    target_traj = torch.randn(batch_size, horizon, 2)

    # 1. 前向推演
    pred_occ, pred_flow = occ_model(dummy_voxel_feat)
    pred_traj = planner(dummy_voxel_feat)

    # 2. 计算联合损失
    loss_occ = F.binary_cross_entropy(pred_occ, target_occ)
    loss_flow = F.l1_loss(pred_flow, target_flow)
    loss_plan = F.mse_loss(pred_traj, target_traj)
    total_loss = loss_occ + 1.0 * loss_flow + 2.0 * loss_plan

    # 3. 反向传播
    optimizer.zero_grad()
    total_loss.backward()
    optimizer.step()

    print(f"[4D Drive Test] 预测 3D 占据张量形状: {pred_occ.shape}")
    print(f"[4D Drive Test] 预测 3D 场景流张量形状: {pred_flow.shape}")
    print(f"[4D Drive Test] 预测规划轨迹形状: {pred_traj.shape}")
    print(f"[4D Drive Test] 联合多任务训练损失: {total_loss.item():.4f}")

    assert pred_occ.shape == (batch_size, 1, voxel_d, voxel_h, voxel_w), "占据张量维度不符！"
    assert pred_traj.shape == (batch_size, horizon, 2), "规划轨迹形状不符！"
    assert not torch.isnan(total_loss), "联合损失出现 NaN！"
    print("✓ 四维时空占据预测与端到端规划联合网络单测全部通过！")

---

9.7.5 本节小结

回顾本节内容，我们完成了四维时空驾驶世界模型的终极大一统闭环：

1. 打破信息孤岛：告别传统模块化级联的感知漏检与信息截断，在连续四维时空潜流形中实现大一统表达；
2. 多任务物理协同：将空间占据、瞬时场景流与未来规划轨迹纳入统一联合优化，实现了深度的物理因果建模；
3. 安全代价优化：结合时空占据防碰撞惩罚与二阶差分加速度平滑度优化，保障了输出轨迹在真实物理世界中的极致安全性与乘坐舒适度。
