模型预测控制（MPC）与交叉熵方法（CEM）

在强化学习与控制理论的交汇处，如何利用一个已知的（或学习到的）动力学模型来进行最优决策，始终是核心问题之一。在前面的章节中，我们已经探讨了如何从数据中学习环境的动力学模型。现在，假设我们手中已经有了一个可以预测未来的“世界模型”，我们应该如何利用它来寻找最优的动作序列？这正是模型预测控制（Model Predictive Control, MPC）的用武之地。而当面临高维、非线性的复杂动作空间时，交叉熵方法（Cross-Entropy Method, CEM）作为一种强大的无梯度优化算法，成为了MPC在深度强化学习时代的黄金搭档。

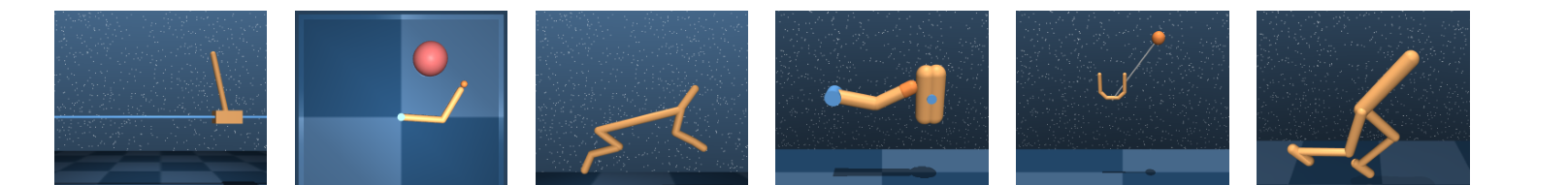

图 3.4-1：PlaNet 用同一潜在规划器控制六类视觉任务，展示 CEM 规划产生的实际控制对象。 出处：Danijar Hafner et al.，Learning Latent Dynamics for Planning from Pixels（2019），Figure 1。

学术背景与历史溯源

模型预测控制的工程发展可以追溯到 20 世纪 70 年代后期的工业过程控制 [Richalet et al., 1978]。MPC 在线求解有限时域控制问题，并只执行当前最优序列的第一个动作，再在下一时刻重新优化；Garcia 等人的综述系统总结了这一类方法的理论与工业实践 [Garcia et al., 1989]。

随着深度学习的发展，研究人员开始用神经网络拟合复杂的非线性动力学。对这类模型进行动作优化时，可以采用不依赖模型梯度的采样方法。Rubinstein 提出的交叉熵方法（CEM）源于稀有事件模拟与优化 [Rubinstein, 1997]，后续文献系统整理了它在连续与组合优化中的形式 [Botev et al., 2013]。PETS [Chua et al., 2018] 与 PlaNet [Hafner et al., 2019] 都把采样规划与学习到的动力学模型结合起来。

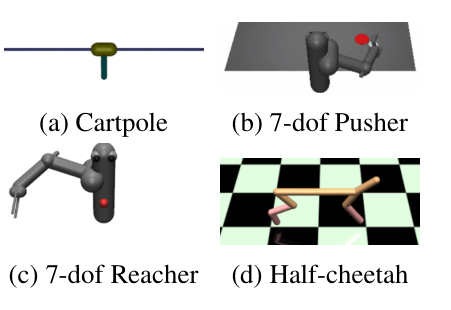

图 3.4-2：PETS 的四个控制任务画面标明其模型预测控制实验实际作用的系统。 出处：Kurtland Chua et al.，Deep Reinforcement Learning in a Handful of Trials using Probabilistic Dynamics Models（2018），Figure 2。

模型预测控制（MPC）的数学基础

为了透彻理解MPC，我们先抛开复杂的强化学习环境，回到最基础的高中物理运动学。

从一维质点运动开始

考虑质量为 $m$ 的质点在无摩擦一维直线上运动。状态为位置和速度 $s_t=[x_t,v_t{]}^{\mathrm{\top }}$。把施加的力记为动作 $a_t=F_t$，因此加速度为 $a_t/m$。

根据牛顿第二定律和简单的运动学公式，假设时间间隔为 $\mathrm{\Delta }t$，下一个时刻的状态可以表示为：

$$x_{t+1}=x_t+v_t\mathrm{\Delta }t+\frac{1}{2m}{a}_t(\mathrm{\Delta }t{)}^2$$$$v_{t+1}=v_t+\frac{1}{m}{a}_t\mathrm{\Delta }t$$

我们可以将其抽象为一个离散时间动力学函数（Dynamics Function）：

$$s_{t+1}=f(s_t,a_t)$$

目标是让质点接近位置 $x_{\text{target}}$，同时避免使用过大的控制量。可把这两个要求写进单步代价函数：

$$c(s_t,a_t)=(x_t-x_{\text{target}}{)}^2+\lambda a_t^2$$

有限时域的最优控制问题

在真实的控制场景中，我们不能只看眼下的一步，而必须向前看若干步。假设我们站在时间步 $t$，我们希望规划未来 $H$ 步的动作序列 ${\mathbf{a}}_{t:t+H-1}=(a_t,a_{t+1},\dots ,a_{t+H-1})$，使得这段时间内的累积代价最小。这个前瞻的步数 $H$ 被称为预测时域（Prediction Horizon）。

累积代价函数 $J$ 可以写为：

$$J({\mathbf{a}}_{t:t+H-1}\mid s_t)=\sum _{\tau =t}^{t+H-1}c(s_{\tau },a_{\tau })$$

注意，这里的未来状态 $s_{\tau }$ 是由初始状态 $s_t$ 和规划的动作序列通过动力学模型 $f$ 递推生成的。因此，寻找最优动作序列的数学本质，是在给定的非线性等式约束（系统动力学）下求解一个多元函数极值问题：

$${\mathbf{a}}_{t:t+H-1}^{\ast }=\underset{{\mathbf{a}}_{t:t+H-1}}{\mathrm{argmin}}\sum _{\tau =t}^{t+H-1}c(s_{\tau },a_{\tau })$$

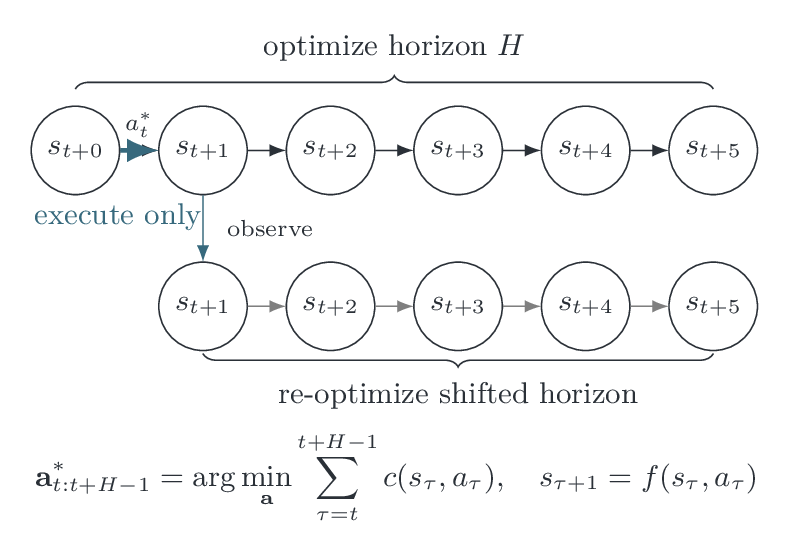

图 3.4-3：每轮都求解 H 步动作序列，但只执行 a_t*；真实新状态到达后，预测窗前移并重新优化，从而形成反馈闭环。本文根据上式与滚动时域步骤绘制

$$\text{subject to }{s}_{\tau +1}=f(s_{\tau },a_{\tau }),s_t\text{ given}$$

滚动时域控制（Receding Horizon）

求解得到序列 ${\mathbf{a}}_{t:t+H-1}^{\ast }=(a_t^{\ast },a_{t+1}^{\ast },\dots ,a_{t+H-1}^{\ast })$ 后，可以开环执行整段，也可以在得到新观测后重规划。MPC 采用后一种方式，以减少模型误差和外部扰动在剩余时域中的累积影响。

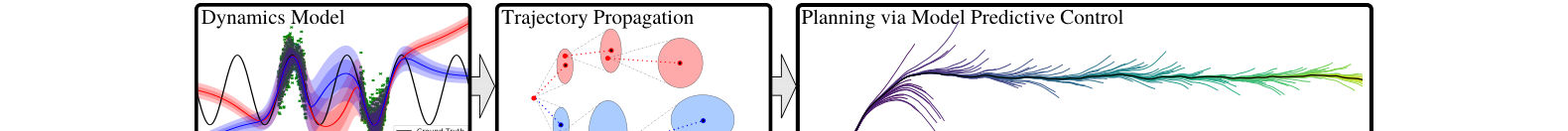

图 3.4-4：PETS 把概率动力学集成、轨迹采样和代价优化连成模型预测控制闭环。 出处：Kurtland Chua et al.，Deep Reinforcement Learning in a Handful of Trials using Probabilistic Dynamics Models（2018），Figure 1。

为了克服这个问题，MPC采取了**滚动时域（Receding Horizon）**的策略：

1. 在时间步 $t$，从当前状态 $s_t$ 出发求解有限时域问题，得到未来 $H$ 步的动作序列 ${\mathbf{a}}_{t:t+H-1}^{\ast }$。
2. 只执行该序列的第一个动作 $a_t=a_t^{\ast }$，并观察环境返回的真实下一个状态 $s_{t+1}$。
3. 时间步推移到 $t+1$，将预测视窗向前滚动一步，重复步骤1。

每一步重新规划会利用新观测纠正上一轮计划，因此通常比一次性开环执行更能应对扰动与模型误差；可纠正的程度仍受模型、规划时域和控制频率限制。

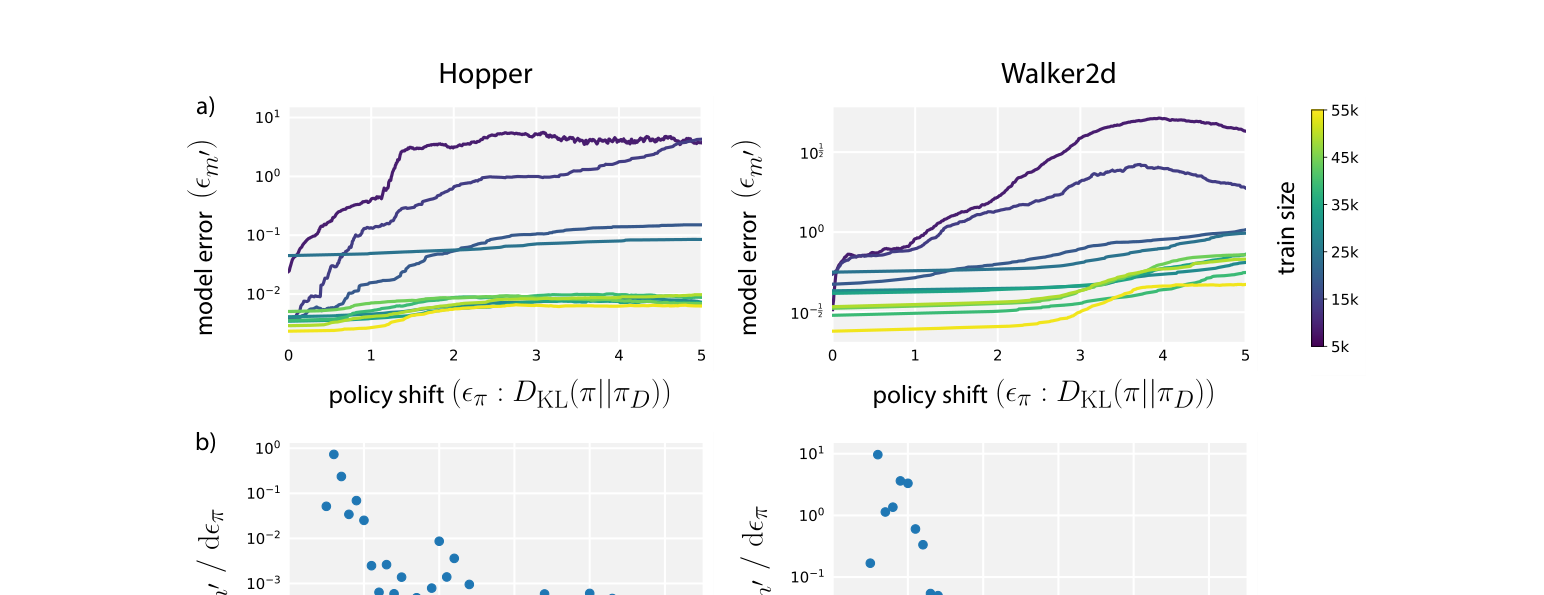

图 3.4-5：MBPO 对不同策略距离与模型滚动长度的误差测量说明，模型预测越长，误差累积越需要谨慎控制。 出处：Michael Janner et al.，When to Trust Your Model: Model-Based Policy Optimization（2019），Figure 1。

非线性优化的困境与交叉熵方法（CEM）

当动力学线性、代价为二次型且约束满足相应条件时，可以用 Riccati 递推求解有限时域 LQR。学习到的非线性动力学则常使动作优化成为非凸问题，解析解通常不可得。

若模型可微，可以把 $H$ 步展开并对动作序列反向传播；长时域会增加显存和计算成本，也可能带来梯度衰减或放大。采样式规划则不要求动力学对动作可导，但要付出大量并行 rollout 的代价。

因此可以选择不依赖梯度的优化方法。交叉熵方法（CEM）通过采样、精英选择和分布重估搜索动作序列。

交叉熵方法的核心直觉

第一轮从较宽的分布采样动作序列，只保留代价最低的一小部分。用这些精英样本重新估计均值和方差后，下一轮采样会集中到更有希望的区域。重复这一过程，搜索分布逐渐收缩。

CEM的数学推导：从重要性采样到KL散度

假设我们有一个定义在实数域上的随机变量 $\mathbf{x}\in {\mathbb{R}}^d$（在MPC中，$\mathbf{x}$ 就是长为 $H$ 的动作序列），我们需要最小化一个黑盒函数 $S(\mathbf{x})$（对应于MPC中的累积代价 $J$）。

我们可以将寻找最小值的过程，转化为寻找一个概率分布 $p(\mathbf{x})$，使得该分布几乎所有的概率质量都集中在使 $S(\mathbf{x})$ 极小的区域。

假设我们将“优秀的序列”定义为那些使得代价值小于某个极小阈值 $\gamma$ 的样本：$S(\mathbf{x})\le \gamma$。我们引入一个指示函数 $I_{\{S(\mathbf{x})\le \gamma \}}$。我们希望估计出满足这个条件的稀有事件的概率。如果直接在整个空间盲目采样，命中的概率微乎其微。

为了高效采样，我们引入一个参数化的分布簇 $p(\mathbf{x};\theta )$。为了让这个分布 $p(\mathbf{x};\theta )$ 尽可能贴近“优秀样本”的真实未知分布，我们需要最小化两者之间的Kullback-Leibler (KL) 散度。

在数学上，CEM 可由稀有事件估计与 KL 散度最小化的视角推出 [Rubinstein, 1997]。实际算法常把更新写成：最大化“精英样本”在参数化分布下的对数似然。

$${\theta }_{k+1}=\underset{\theta }{\mathrm{argmax}}\frac{1}{N_e}\sum _{i\in {\mathcal{E}}_k}\log p({\mathbf{x}}_i;\theta )$$

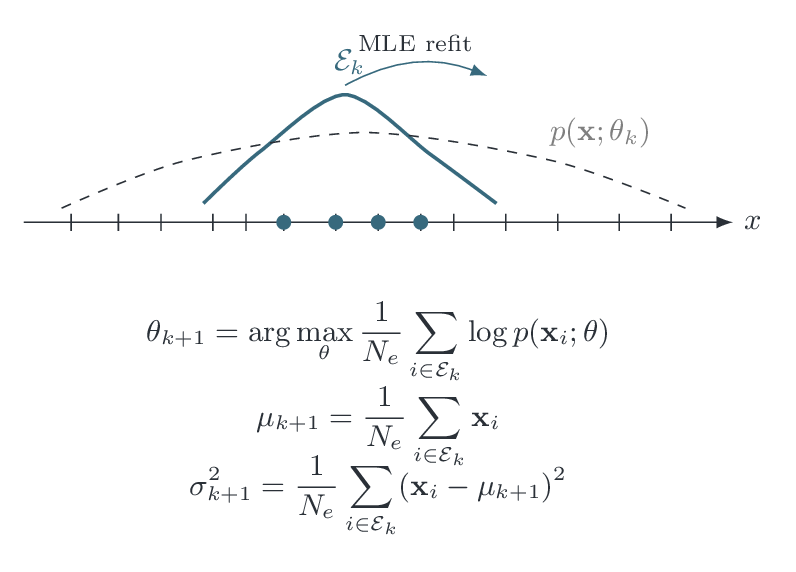

图 3.4-6：精英集合 E_k 是下一轮极大似然拟合的唯一数据；其样本均值与方差直接成为新高斯参数，使采样质量逐轮集中。

其中，$N_e$ 是精英样本的数量，${\mathcal{E}}_k$ 是在第 $k$ 次迭代中通过代价函数排序选出的表现最好的样本集合。

高斯分布下的CEM更新公式

在连续控制问题中，我们通常假设 $p(\mathbf{x};\theta )$ 是一个多元高斯分布 $\mathcal{N}(\mu ,\mathrm{\Sigma })$。这意味着参数 $\theta =(\mu ,\mathrm{\Sigma })$。

若采样分布取各维独立高斯，对精英样本做最大似然拟合，就得到逐维样本均值和方差的更新：

新的均值是精英样本的经验均值：

$${\mu }_{k+1}=\frac{1}{N_e}\sum _{i\in {\mathcal{E}}_k}{\mathbf{x}}_i$$

新的方差是精英样本的经验方差：

$${\sigma }_{k+1}^2=\frac{1}{N_e}\sum _{i\in {\mathcal{E}}_k}({\mathbf{x}}_i-{\mu }_{k+1}{)}^2$$

MPC-CEM的完整算法循环

将CEM嵌入到MPC的每个时间步中，我们就得到了MPC-CEM算法。在每一个环境时间步 $t$，我们需要执行以下CEM规划过程：

1. 初始化：设定动作分布的初始均值 ${\mu }_0=\mathbf{0}$，初始方差 ${\sigma }_0^2={\sigma }_{\text{init}}^2\mathbf{I}$。
2. 迭代优化（循环 $K$ 次）： a. 采样：从 $\mathcal{N}({\mu }_k,{\sigma }_k^2)$ 中采样 $N$ 个动作序列轨迹 ${\mathbf{A}}_{t:t+H-1}^{(i)},i=1\dots N$。 b. 前向模拟：利用学到的神经网络动力学模型 $f_{\varphi }$，对于每一个采样的动作序列，结合当前真实状态 $s_t$，在模型中虚拟推演未来 $H$ 步的状态轨迹。 c. 评估：计算每条轨迹的累积代价 $J^{(i)}=\sum _{\tau =t}^{t+H-1}c({\hat{s}}_{\tau }^{(i)},a_{\tau }^{(i)})$。 d. 排序与精英选择：按照代价从低到高对轨迹进行排序，选出前 $N_e$ 个代价最低的动作序列构成精英集 $\mathcal{E}$。 e. 分布更新：利用精英集，通过这两个公式计算新的均值 ${\mu }_{k+1}$ 和方差 ${\sigma }_{k+1}^2$。
3. 输出控制：$K$ 次迭代结束后，将最后一次迭代得到的均值序列的首个动作 ${\mu }_{K,0}$ 作为当前时刻的真实执行动作 $a_t$。

代码实现

下面构建批处理动力学模型与向量化 CEM 规划器。时间维仍按动力学顺序展开，候选样本维则并行计算。

代码先初始化动作分布，再重复“采样—评估—选精英—重估分布”。

import torch
import torch.nn as nn

class SimpleDynamicsModel(nn.Module):
    """一个简单的一维质点动力学模型，用于演示
       状态空间: [位置, 速度]
       动作空间: [推力]
    """
    def __init__(self, dt=0.1, mass=1.0):
        super().__init__()
        self.dt = dt
        self.mass = mass

    def forward(self, state, action):
        """
        前向传播计算下一状态。支持批量操作。
        state: 形状为 (batch_size, 2) 的张量
        action: 形状为 (batch_size, 1) 的张量
        """
        pos = state[:, 0:1]
        vel = state[:, 1:2]

        # 物理公式: a = F/m
        acc = action / self.mass

        # 欧拉积分更新速度和位置
        next_vel = vel + acc * self.dt
        next_pos = pos + vel * self.dt + 0.5 * acc * (self.dt ** 2)

        return torch.cat([next_pos, next_vel], dim=-1)

def cost_function(state, action, target_pos=5.0):
    """
    计算给定状态和动作的代价。
    代价 = 距离目标的平方误差 + 动作能量惩罚
    """
    pos = state[:, 0:1]
    # L2 正则化项防止动作过大
    action_penalty = 0.01 * (action ** 2)
    distance_error = (pos - target_pos) ** 2
    return distance_error + action_penalty

class CEMPlanner:
    def __init__(self, dynamics, cost_fn, horizon, num_samples, num_elites, num_iters):
        self.dynamics = dynamics
        self.cost_fn = cost_fn
        self.horizon = horizon
        self.num_samples = num_samples
        self.num_elites = num_elites
        self.num_iters = num_iters
        self.action_dim = 1 # 针对一维问题

    def plan(self, initial_state):
        """
        基于当前真实状态，使用CEM搜索最优动作序列
        initial_state: 形状为 (state_dim,) 的张量
        """
        # 初始化动作分布参数 (均值为0，方差为1)
        # 形状: (horizon, action_dim)
        mu = torch.zeros((self.horizon, self.action_dim))
        sigma = torch.ones((self.horizon, self.action_dim))

        for _ in range(self.num_iters):
            # 1. 采样: (num_samples, horizon, action_dim)
            # 使用重参数化技巧从当前高斯分布中采样
            epsilon = torch.randn((self.num_samples, self.horizon, self.action_dim))
            actions = mu.unsqueeze(0) + sigma.unsqueeze(0) * epsilon

            # 将动作限制在 [-5, 5] 范围内，保证物理可行性
            actions = torch.clamp(actions, min=-5.0, max=5.0)

            # 2. 前向展开与代价评估
            # 拓展初始状态以匹配样本数量: (num_samples, state_dim)
            current_state = initial_state.unsqueeze(0).repeat(self.num_samples, 1)
            total_costs = torch.zeros(self.num_samples)

            # 逐步预测未来 H 步
            for t in range(self.horizon):
                current_action = actions[:, t, :]
                # 状态向前推演
                current_state = self.dynamics(current_state, current_action)
                # 累加当前步代价
                step_cost = self.cost_fn(current_state, current_action).squeeze(-1)
                total_costs += step_cost

            # 3. 排序与精英选择
            # 获取代价最低的 num_elites 个样本的索引
            _, elite_indices = torch.sort(total_costs)
            elite_indices = elite_indices[:self.num_elites]

            # 提取精英动作序列: (num_elites, horizon, action_dim)
            elite_actions = actions[elite_indices]

            # 4. 更新分布参数
            # 沿着样本维度(dim=0)计算新的经验均值和方差
            mu = elite_actions.mean(dim=0)
            sigma = elite_actions.std(dim=0, unbiased=False)

            # 加上极小值防止方差坍缩为0导致无法继续探索
            sigma = torch.clamp(sigma, min=1e-3)

        # 最终返回均值序列的第一个动作作为MPC的当前输出
        return mu[0]

小结

在这一章中，我们详细拆解了模型预测控制（MPC）的核心原理，从基础的一维运动学问题推广到了有限时域最优控制的数学公式。我们解释了由于深度神经网络模型的高度非线性，传统的基于梯度的优化方法难以奏效。为了克服这一瓶颈，我们引入了交叉熵方法（CEM）。

CEM 把动作序列搜索改写为对精英样本反复拟合采样分布。它容易并行，也不要求模型可微，但只得到有限采样与迭代预算下的候选解，不保证找到全局最优。与 MPC 结合后，规划器每次只执行首个动作并依据新状态重算余下计划。
