9.3 神经辐射场 (NeRF) 与三维高斯泼溅 (3DGS)

在前面的章节中，我们学习了如何通过相机几何投影与 BEV 栅格化将多视角图像转化为离散的特征网格。然而，物理世界中的真实物体往往拥有极其细腻的微观几何结构（如毛发、树叶、反光金属与透明玻璃）。如果仅用粗糙的立方体体素来描述世界，分辨率将严重受限，且无法呈现物体随视角变化而产生的逼真高光反光。

2020 年，加州大学伯克利分校的 Ben Mildenhall、Matthew Tancik 等人提出了震撼计算机视觉界的 神经辐射场（Neural Radiance Fields, NeRF）。NeRF 放弃了显式的多边形网格或体素，将整个连续三维空间压缩为一个全连接神经网络，开创了隐式可微体渲染的新纪元。

2023 年，INRIA 与蔚蓝海岸大学的 Bernhard Kerbl 等人进一步推出了 三维高斯泼溅（3D Gaussian Splatting, 3DGS）。3DGS 结合了显式三维高斯椭球基元与硬件级 GPU 瓦片光栅化，在维持照片级渲染质量的同时，将渲染帧率直接拉升到了惊人的 $100+\text{ FPS}$ 实时交互速度。

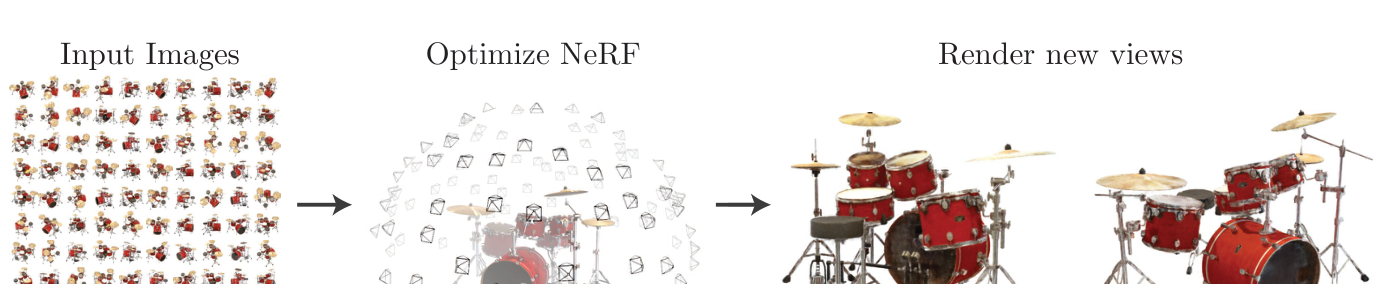

图 9.3-1：NeRF 用稀疏输入视角拟合连续辐射场，再从未见相机位姿合成新视角。 出处：NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis，Ben Mildenhall et al.，2020。

---

9.3.1 物理与光学基石：体积辐射传输与新视角合成演进

要理解辐射场与高斯渲染的数学内核，我们首先需要从经典大气光学中的光线体积传输物理定律讲起。

1. 经典物理中的光线衰减与微积分体渲染

想象一束清晨的太阳光穿过充满薄雾的森林：

• 光线在空气中直线传播时，每穿过一小段微元微小的距离 $ds$，就会有一部分光子被空气中的微小水滴粒子吸收或散射（这一性质在物理学中被称为体积不透明度 / 体积消光系数 $\sigma$，单位为 ${\text{m}}^{-1}$）；
• 与此同时，悬浮在空中的发光微粒自身也在向周围辐射出色彩光芒（称为辐射发光度 $\mathbf{c}$）。

当一束光线最终穿过薄雾射入我们的眼睛时，视网膜接收到的总颜色，正是光线上所有微元发射出的光芒，沿着传播路径经历层层衰减后累加积攒的积分总和！

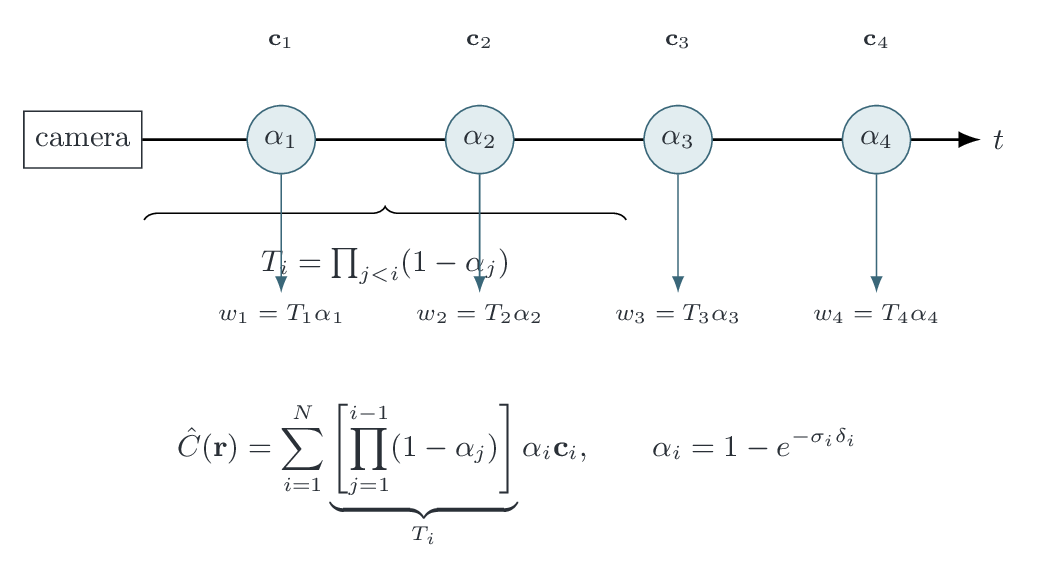

图 9.3-2：沿射线从近到远，每个样本的颜色权重由此前透射率连乘与本点不透明度共同决定。

2. 从隐式连续函数到显式高斯基元的演进

• NeRF（连续隐式场）：用一个神经网络输入空间坐标 $(x,y,z)$ 与观察角度 $(\theta ,\varphi )$，输出该点的密度 $\sigma$ 与 RGB 颜色 $\mathbf{c}$。渲染时必须沿光线密集采样数百个点执行多次网络推理，计算开销巨大（单帧渲染耗时数秒）；
• 3DGS（显式各向异性高斯球）：将连续空间离散化为数百万个可自由拉伸、旋转、半透明的三维高斯椭球（3D Gaussians）。通过将三维椭球直接“泼溅（Splatting）”投影到二维屏幕上，利用 GPU 硬件并行排序完成极速合成。

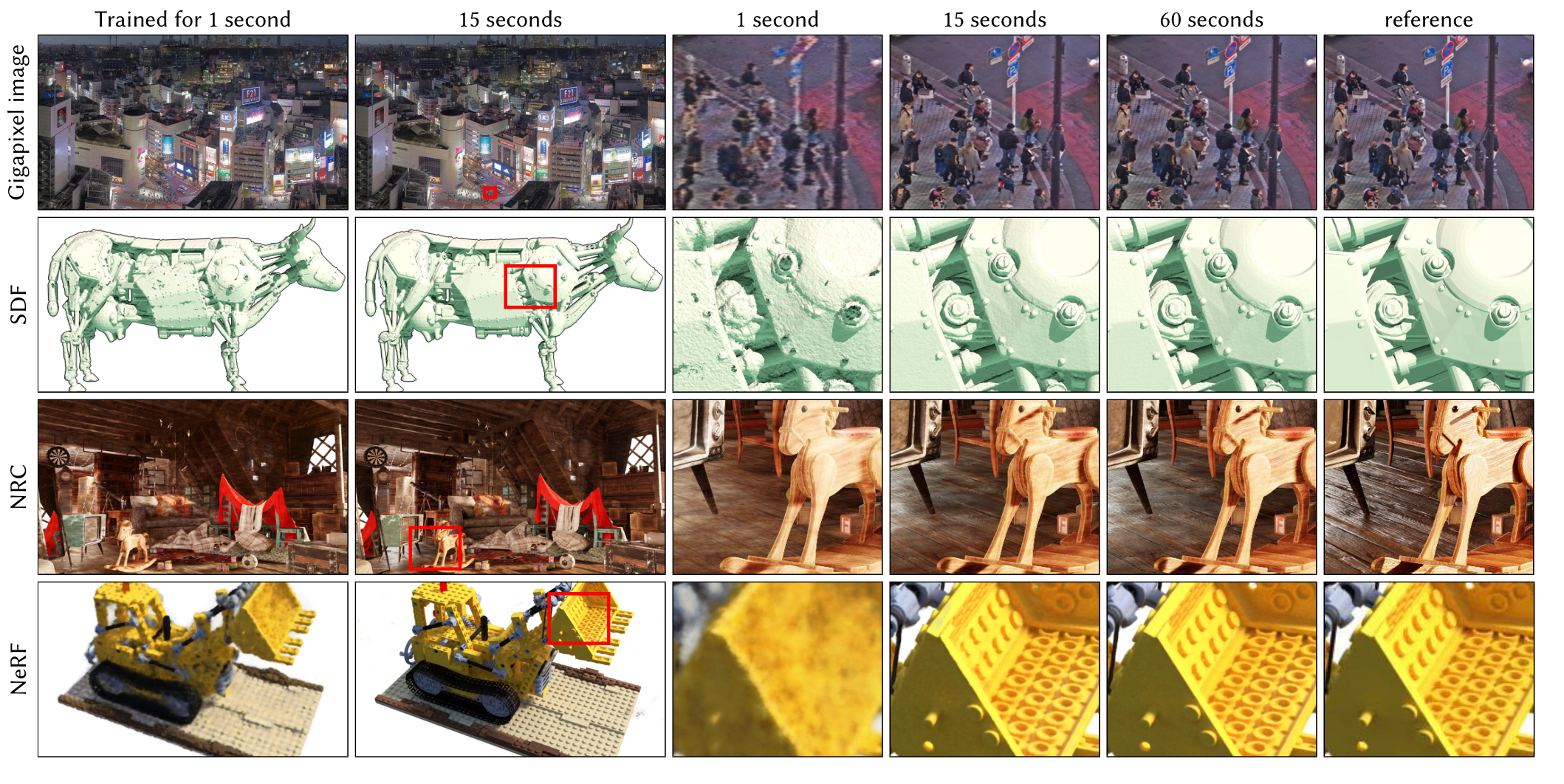

图 9.3-3：Instant-NGP 用多分辨率哈希编码显著缩短 NeRF 等神经图形基元的训练时间，并展示不同训练时长的输出质量。 出处：Instant Neural Graphics Primitives with a Multiresolution Hash Encoding，Thomas Müller et al.，2022。

---

9.3.2 核心数学推导一：NeRF 体积渲染积分与离散数值求积

设从相机光心 $\mathbf{o}$ 出发、沿方向单位向量 $\mathbf{d}$ 发出一条视线射线（Ray）：

$$\mathbf{r}(t)=\mathbf{o}+t\mathbf{d},t\in [t_n,t_f]$$

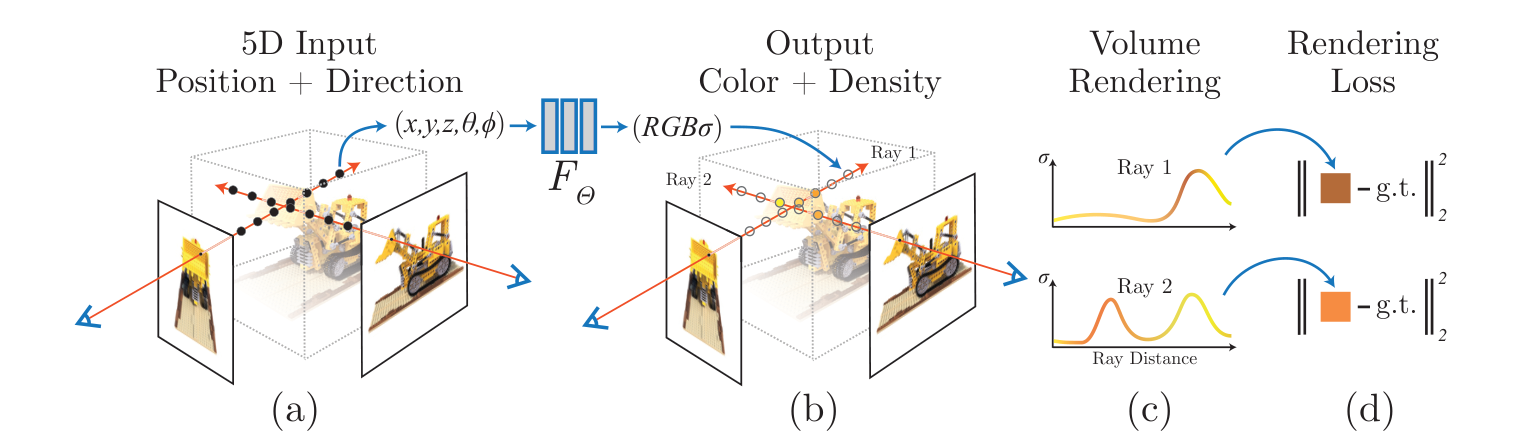

图 9.3-4：NeRF 的方法图串联相机射线采样、位置与方向编码、MLP 查询以及体渲染积分。 出处：NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis，Ben Mildenhall et al.，2020。

1. 连续辐射传输方程

根据比尔-朗伯定律（Beer-Lambert Law），光线从起点 $t_n$ 传播到位置 $t$ 时，未被前方介质阻挡的**累积透射率（Transmittance）**为：

$$T(t)=\exp (-{\int }_{t_n}^t\sigma (\mathbf{r}(s))ds)$$

相机光心最终接收到的期望色彩值 $C(\mathbf{r})$ 为整条射线上颜色的连续线积分：

$$C(\mathbf{r})={\int }_{t_n}^{t_f}T(t)\sigma (\mathbf{r}(t))\mathbf{c}(\mathbf{r}(t),\mathbf{d})dt$$

2. 离散数值求积公式（Numerical Quadrature）

由于神经网络无法直接求解连续解析积分，我们在射线区间 $[t_n,t_f]$ 内均匀或分层采样 $N$ 个离散点 $t_1<t_2<\cdots <t_N$。第 $i$ 个采样区间的步长为 ${\delta }_i=t_{i+1}-t_i$。

连续积分被离散化为极其优美的初等代数求和公式：

$$\hat{C}(\mathbf{r})=\sum _{i=1}^N{T}_i{\alpha }_i{\mathbf{c}}_i$$

其中：

• 第 $i$ 点的不透明度（Opacity）：${\alpha }_i=1-\exp (-{\sigma }_i{\delta }_i)\in [0,1]$；
• 到达第 $i$ 点的累积透射率：$T_i=\exp (-\sum _{j=1}^{i-1}{\sigma }_j{\delta }_j)=\prod _{j=1}^{i-1}(1-{\alpha }_j)$。

初等代数直觉： 观察权重因子 $w_i=T_i{\alpha }_i$： $T_i$ 描述了“光线能够活着穿过前面 $i-1$ 层障碍物的概率”；${\alpha }_i$ 描述了“光线恰好在第 $i$ 个采样点被拦截并显色的概率”。 这一前向累乘求和过程，完全等价于图形学中经典的前后 Alpha 图像透明度混合！

手算代入算例： 设射线上仅采样 2 个点，步长 ${\delta }_1={\delta }_2=1.0\text{ m}$。

• 第 1 点：密度 ${\sigma }_1=0.6931$（$\exp (-0.6931)\approx 0.5$），发射红色 ${\mathbf{c}}_1=[1.0,0.0,0.0{]}^{\mathrm{\top }}$；
• 第 2 点：密度 ${\sigma }_2=10.0$（极度不透明，$\exp (-10.0)\approx 0.0$），发射蓝色 ${\mathbf{c}}_2=[0.0,0.0,1.0{]}^{\mathrm{\top }}$。

1. 计算第 1 点：
   • 透射率：$T_1=1.0$（前面没有任何遮挡）；
   • 不透明度：${\alpha }_1=1-\exp (-0.6931\times 1.0)=1-0.5=0.5$；
   • 颜色贡献权重：$w_1=T_1{\alpha }_1=1.0\times 0.5=0.5$；
2. 计算第 2 点：
   • 透射率：$T_2=T_1(1-{\alpha }_1)=1.0\times (1-0.5)=0.5$；
   • 不透明度：${\alpha }_2=1-\exp (-10.0)\approx 1-0=1.0$；
   • 颜色贡献权重：$w_2=T_2{\alpha }_2=0.5\times 1.0=0.5$；
3. 合成最终像素颜色：$$\hat{C}=w_1{\mathbf{c}}_1+w_2{\mathbf{c}}_2=0.5\times [1,0,0{]}^{\mathrm{\top }}+0.5\times [0,0,1{]}^{\mathrm{\top }}=[0.5,0.0,0.5{]}^{\mathrm{\top }}$$

结果合成出了一半红一半蓝的紫色！整个过程没有任何微积分难题，全部是清晰明了的初等代数代入。

深入推导：比尔-朗伯微分衰减模型与体积渲染积分变分严格推导（点击展开查看完整推导）

设光线沿射线 $t$ 传播，其光强为 $I(t)$。在微元区间 $[t,t+dt]$ 内，由介质吸收导致的衰减量与当前光强和密度成正比：

$$\frac{dI(t)}{dt}=-\sigma (t)I(t)+\sigma (t)\mathbf{c}(t)$$

这是一阶非齐次线性常微分方程。求解对应齐次方程可得积分因子即累积透射率：

$$T(t)=\exp (-{\int }_{t_n}^t\sigma (s)ds)$$

利用常数变易法代入边界条件 $I(t_n)=0$，对微分方程在 $[t_n,t_f]$ 积分，可严格导出：

$$I(t_f)={\int }_{t_n}^{t_f}T(t)\sigma (t)\mathbf{c}(t)dt$$

该公式确立了体渲染模型的物理严密性。

---

9.3.3 核心数学推导二：3DGS 各向异性高斯球与屏幕投影

3DGS 将空间表征为成百上千个三维高斯椭球。

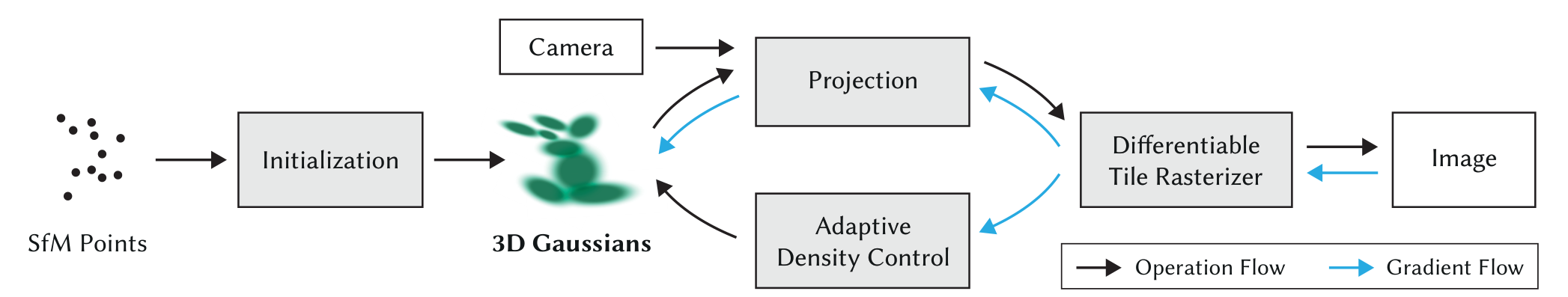

图 9.3-5：3DGS 从稀疏 SfM 点初始化三维高斯，交替优化与密度控制，再通过可微光栅化生成图像。 出处：3D Gaussian Splatting for Real-Time Radiance Field Rendering，Bernhard Kerbl et al.，2023。

1. 三维高斯概率分布与各向异性协方差矩阵

一个三维高斯椭球以空间均值中心 $\mathit{\mu }\in {\mathbb{R}}^3$ 与三维协方差矩阵 $\mathbf{\Sigma }\in {\mathbb{R}}^{3\times 3}$ 定义：

$$G(\mathbf{x})=\exp (-\frac{1}{2}(\mathbf{x}-\mathit{\mu }{)}^{\mathrm{\top }}{\mathbf{\Sigma }}^{-1}(\mathbf{x}-\mathit{\mu }))$$

为了保证协方差矩阵 $\mathbf{\Sigma }$ 在训练优化中严格保持半正定性（Positive Semi-Definite），3DGS 将其显式分解为三维缩放对角阵 $\mathbf{S}=\text{diag}(s_x,s_y,s_z)$ 与由单位四元数表示的三维旋转矩阵 $\mathbf{R}$：

$$\mathbf{\Sigma }=\mathbf{R}\mathbf{S}{\mathbf{S}}^{\mathrm{\top }}{\mathbf{R}}^{\mathrm{\top }}$$

2. 投影到 2D 屏幕上的 2D 协方差矩阵

根据 Zwicker 等人（2001）的 EWA 表面泼溅理论，三维高斯球经透视投影变换 $\mathbf{W}$（外参）与局部射影线性化雅可比矩阵 $\mathbf{J}$ 投影到相机二维像素平面后，其二维协方差矩阵 ${\mathbf{\Sigma }}^{\prime }\in {\mathbb{R}}^{2\times 2}$ 满足严格解析式：

$${\mathbf{\Sigma }}^{\prime }=\mathbf{J}\mathbf{W}\mathbf{\Sigma }{\mathbf{W}}^{\mathrm{\top }}{\mathbf{J}}^{\mathrm{\top }}$$

在二维像素平面上，所有落入视锥的高斯椭球被切分为 $16\times 16$ 像素的小瓦片（Tiles），并按照深度键值进行极速硬件并行基数排序，瞬间完成全图 Alpha 混合渲染！

深入推导：局部射影投影雅可比矩阵 $\mathbf{J}$ 与 EWA 椭球重采样证明（点击展开查看完整推导）

设相机坐标系下高斯中心为 $\mathbf{t}=(t_x,t_y,t_z{)}^{\mathrm{\top }}$。 透视投影映射为 $(u,v)=(f_x\frac{t_x}{t_z}+c_x,f_y\frac{t_y}{t_z}+c_y)$。 其对相机坐标 $\mathbf{t}$ 的一阶偏导数雅可比矩阵为：

$$\mathbf{J}=\left[\begin{array}{ccc}\frac{\partial u}{\partial t_x}& \frac{\partial u}{\partial t_y}& \frac{\partial u}{\partial t_z}\\ \frac{\partial v}{\partial t_x}& \frac{\partial v}{\partial t_y}& \frac{\partial v}{\partial t_z}\end{array}\right]=\left[\begin{array}{ccc}\frac{f_x}{t_z}& 0& -\frac{f_x{t}_x}{t_z^2}\\ 0& \frac{f_y}{t_z}& -\frac{f_y{t}_y}{t_z^2}\end{array}\right]$$

根据多维随机变量线性变换协方差性质 $\text{Cov}(\mathbf{A}\mathbf{X})=\mathbf{A}\text{Cov}(\mathbf{X}){\mathbf{A}}^{\mathrm{\top }}$，二维投影协方差严格等于 ${\mathbf{\Sigma }}^{\prime }=\mathbf{J}({\mathbf{R}}_{\text{cam}}\mathbf{\Sigma }{\mathbf{R}}_{\text{cam}}^{\mathrm{\top }}){\mathbf{J}}^{\mathrm{\top }}$。为消除混叠走样，通常在对角线上补偿微小低通滤波核 ${\mathbf{\Sigma }}^{\prime }\leftarrow {\mathbf{\Sigma }}^{\prime }+0.3{\mathbf{I}}_{2\times 2}$。

---

9.3.4 纯底层 PyTorch 代码实现：体渲染数值积分器与 3D 高斯投影引擎

下面我们使用纯底层 PyTorch 算子实现 NeRF 离散体渲染数值求积引擎与 3D 高斯椭球的 2D 投影协方差求解器。

import torch
import torch.nn as nn
import torch.nn.functional as F

class VolumeRenderingIntegrator:
    """
    NeRF 离散体渲染积分求积引擎
    实现射线上离散采样的累积透射率与颜色合成
    """
    @staticmethod
    def render_rays(sigmas: torch.Tensor, colors: torch.Tensor, deltas: torch.Tensor) -> tuple[torch.Tensor, torch.Tensor]:
        """
        :param sigmas: (B, N_samples) 采样点体积密度
        :param colors: (B, N_samples, 3) 采样点 RGB 颜色
        :param deltas: (B, N_samples) 相邻采样点步长
        :return: (rendered_colors, accumulated_weights)
        """
        # 1. 计算单点不透明度 alpha_i = 1 - exp(-sigma_i * delta_i)
        densities = sigmas * deltas
        alphas = 1.0 - torch.exp(-densities) # (B, N_samples)

        # 2. 计算累积透射率 T_i = prod(1 - alpha_j)
        # 为防止数值下溢，在 log 空间中累加: T_i = exp(-cumsum(sigma * delta))
        cum_densities = torch.cumsum(densities, dim=-1)
        # 在序列前端补 0: T_1 = exp(0) = 1.0
        cum_densities_shifted = F.pad(cum_densities[..., :-1], (1, 0), value=0.0)
        transmittance = torch.exp(-cum_densities_shifted) # (B, N_samples)

        # 3. 颜色权重 w_i = T_i * alpha_i
        weights = transmittance * alphas # (B, N_samples)

        # 4. 沿射线求和合成色彩: (B, N_samples, 1) * (B, N_samples, 3) -> (B, 3)
        rendered_colors = (weights.unsqueeze(-1) * colors).sum(dim=1)
        return rendered_colors, weights

class Gaussian3DProjector:
    """
    3D 高斯泼溅 (3DGS) 屏幕空间 2D 协方差投影引擎
    """
    @staticmethod
    def project_covariances(
        scales: torch.Tensor,
        rotations: torch.Tensor,
        camera_pts: torch.Tensor,
        f_x: float,
        f_y: float
    ) -> torch.Tensor:
        """
        :param scales: (N, 3) 三维缩放因子 (s_x, s_y, s_z)
        :param rotations: (N, 3, 3) 三维旋转矩阵 R
        :param camera_pts: (N, 3) 相机坐标系下的中心点 (t_x, t_y, t_z)
        :return: (N, 2, 2) 投影到屏幕的 2D 协方差矩阵 Sigma'
        """
        N = scales.size(0)

        # 1. 重构 3D 协方差矩阵 Sigma = R * S * S^T * R^T
        s_mat = torch.diag_embed(scales) # (N, 3, 3)
        m_mat = torch.bmm(rotations, s_mat) # (N, 3, 3)
        sigma_3d = torch.bmm(m_mat, m_mat.transpose(1, 2)) # (N, 3, 3)

        # 2. 计算射影雅可比矩阵 J
        tx = camera_pts[:, 0]
        ty = camera_pts[:, 1]
        tz = camera_pts[:, 2].clamp_min(1e-4)

        j_mat = torch.zeros(N, 2, 3, device=scales.device)
        j_mat[:, 0, 0] = f_x / tz
        j_mat[:, 0, 2] = -(f_x * tx) / (tz ** 2)
        j_mat[:, 1, 1] = f_y / tz
        j_mat[:, 1, 2] = -(f_y * ty) / (tz ** 2)

        # 3. 屏幕投影 Sigma' = J * Sigma_3D * J^T
        sigma_2d = torch.bmm(torch.bmm(j_mat, sigma_3d), j_mat.transpose(1, 2)) # (N, 2, 2)

        # 4. 补偿抗锯齿低通滤波
        sigma_2d[:, 0, 0] += 0.3
        sigma_2d[:, 1, 1] += 0.3
        return sigma_2d

# ===================================================================
# 单元测试与手算算例精确校验
# ===================================================================
if __name__ == "__main__":
    # 1. 测试 NeRF 体渲染积分器 (验证正文中的双点紫色手算算例)
    batch_rays = 1
    num_pts = 2

    test_sigmas = torch.tensor([[0.693147, 10.0]])
    test_colors = torch.tensor([[[1.0, 0.0, 0.0], [0.0, 0.0, 1.0]]])
    test_deltas = torch.tensor([[1.0, 1.0]])

    rendered_rgb, pt_weights = VolumeRenderingIntegrator.render_rays(
        test_sigmas, test_colors, test_deltas
    )

    r_val, g_val, b_val = rendered_rgb[0].tolist()
    print(f"[NeRF Test] 渲染色彩输出: ({r_val:.3f}, {g_val:.3f}, {b_val:.3f}), 期望: (0.500, 0.000, 0.500)")
    print(f"[NeRF Test] 采样点权重分量: {pt_weights[0].tolist()}")

    assert abs(r_val - 0.5) < 1e-3 and abs(b_val - 0.5) < 1e-3, "体渲染手算代入校验失败！"

    # 2. 测试 3D 高斯屏幕投影引擎
    num_gaussians = 3
    dummy_scales = torch.tensor([[0.1, 0.1, 0.1]] * num_gaussians)
    dummy_rot = torch.eye(3).unsqueeze(0).expand(num_gaussians, -1, -1)
    dummy_cam_pts = torch.tensor([[0.0, 0.0, 2.0], [1.0, -0.5, 4.0], [-2.0, 1.0, 5.0]])

    sigma_2d_out = Gaussian3DProjector.project_covariances(
        dummy_scales, dummy_rot, dummy_cam_pts, f_x=1000.0, f_y=1000.0
    )

    print(f"[3DGS Test] 2D 屏幕投影协方差形状: {sigma_2d_out.shape}")
    assert sigma_2d_out.shape == (num_gaussians, 2, 2), "2D 协方差矩阵维度不符！"
    assert (sigma_2d_out[:, 0, 0] > 0).all() and (sigma_2d_out[:, 1, 1] > 0).all(), "协方差对角线方差非正！"
    print("✓ NeRF 体积渲染数值求积与 3DGS 屏幕投影引擎单测全部通过！")

---

9.3.5 本节小结

回顾本节内容，我们建立了三维神经辐射场与高斯渲染的完整物理与数学图谱：

1. 体积辐射传输方程：光线沿射线的能量积分与累积透射率 $T(t)$ 揭示了透明介质与半透明遮挡的本质；
2. NeRF 的连续隐式革命：以神经网络拟合连续场，通过分层离散数值求积实现了照片级新视角合成；
3. 3DGS 的显式实时突破：利用各向异性三维高斯椭球分解 $\mathbf{\Sigma }=\mathbf{R}\mathbf{S}{\mathbf{S}}^{\mathrm{\top }}{\mathbf{R}}^{\mathrm{\top }}$ 与屏幕射影雅可比投影，将高保真渲染推向百帧实时新时代。
