7.2 灵巧手与灵巧操作

我们在上一节讨论了机器人如何汇聚视觉、触觉与本体感觉等多模态观测信号，来感知周遭世界并指挥机械臂的末端执行器。然而，当机械臂的末端只是一只结构简单的两指平行夹爪时，机器人的动作往往局限于“张开—移动—合拢夹紧”这种低自由度的拾取与放置操作。若我们希望机器人能够像人类一样，在不借助外力的情况下，仅仅依靠手指在手掌内部灵活地旋转一个水杯、拨动一支笔或复原一个魔方，这种两指夹爪便立刻显得捉襟见肘。

这类要求多根手指协同运动、在物体表面连续建立、调整与释放多个接触点的物理交互过程，被称为灵巧操作（Dexterous Manipulation）。它代表了机器人操作从“刚性静态抓取”向“高维动态交互”的重大跨越。

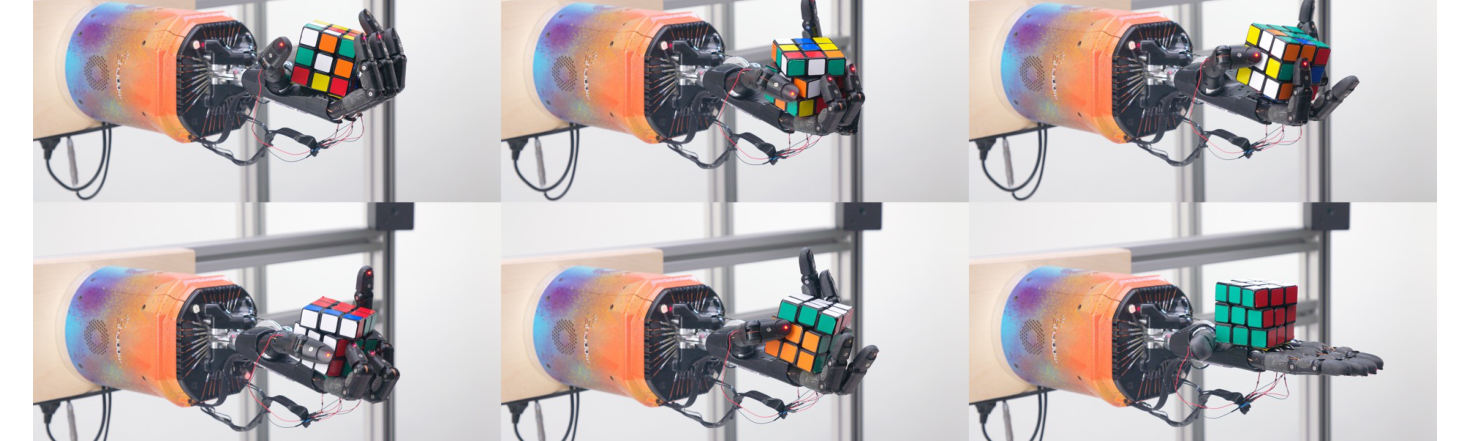

图 7.2-1：Shadow Hand 在真实系统中连续重定向魔方，呈现灵巧操作的接触丰富性。 出处：Solving Rubik's Cube with a Robot Hand，OpenAI et al.，2019。

---

7.2.1 物理与生理基石：人类手部的解剖机制与接触力学演进

要理解灵巧操作的本质，我们首先必须回到生物解剖学与经典物理学的起点。

1. 人类双手的生理奇迹与接触感知

人类的手是自然界经过数百万年演化出的最精密的机械系统之一。一只标准的人手拥有 27 块骨骼、29 处关节以及超过 30 根肌肉与肌腱，能够独立提供多达 20 多个主动自由度（Degrees of Freedom, DoF）。更重要的是，人手并非简单的刚体连杆机构：

• 软组织与顺应性：指尖覆盖着厚度约为 $2\sim 4\text{ mm}$ 的高弹性软组织与角质层。当指尖按压物体表面时，接触面会发生非线性弹性形变，将一个微观几何“点接触”自然转化为一个具有一定表面积的面接触，从而极大地分散了应力集中，并显著增大了抗扭转的静摩擦力矩；
• 高密度机械感受器：人类手掌与指尖皮下分布着数以万计的机械感受器。其中，迈斯纳小体（Meissner Corpuscle）对低频振动（$10\sim 50\text{ Hz}$）极其敏感，专门负责捕捉指尖刚开始发生相对微滑脱时的瞬态信号；帕西尼小体（Pacinian Corpuscle）对高频微振动（$100\sim 300\text{ Hz}$）敏感，用于感知物体表面的微观纹理与冲击；默克尔盘（Merkel Disk）与鲁菲尼小体（Ruffini Ending）则持续感应稳定的正压力与皮肤剪切形变。

人类在转动笔或端起杯子时，中枢神经系统以毫秒级的极高频率持续读取这套多通道触觉流，实时微调每一根手指肌腱的收缩张力。这启示我们：灵巧操作的核心并非单纯的位置几何运动学，而是高度依赖闭环触觉反馈与接触动力学平衡。

2. 经典力学起点：从一维滑动摩擦到三维库仑摩擦锥

在经典物理力学中，我们早已熟悉了经典的库仑干摩擦定律（Coulomb's Law of Friction）。

设想一个质量为 $m=0.5\text{ kg}$ 的木块静止在桌面上，地球表面重力加速度取 $g=9.8{\text{ m/s}}^2$。木块受到的重力大小为：

$$G=m\cdot g=0.5\text{ kg}\times 9.8{\text{ m/s}}^2=4.9\text{ N}$$

若我们用两根手指从左右两侧水平对称地夹紧木块并将其悬空提起。此时，木块在竖直方向受到向下的重力 $G$，以及两根手指施加的向上静摩擦力 $f_1$ 与 $f_2$；在水平方向，受到左指施加的向右正压力 $N_1$ 与右指施加的向左正压力 $N_2$。

根据经典的牛顿第一定律，木块在空中保持静止悬浮的竖直平衡方程为：

$$f_1+f_2-G=0⟹f_1+f_2=G$$

而根据静摩擦力的物理上限，静摩擦力大小 $f$ 严格受限于正压力 $N$ 与接触面静摩擦因数 $\mu$ 的乘积：

$$f_i\le {\mu }_i{N}_i,i\in \{1,2\}$$

若两指与木块材质相同，摩擦因数均为 $\mu =0.5$，且左右对称施加正压力 $N_1=N_2=N$。两根手指能够提供的最大静摩擦力总和为：

$$f_{max}=\mu N_1+\mu N_2=2\mu N$$

为了使木块不发生竖直向下滑脱，必须满足：

$$2\mu N\ge G⟹N\ge \frac{G}{2\mu }=\frac{4.9\text{ N}}{2\times 0.5}=4.9\text{ N}$$

这个手算结果告诉我们：单侧手指施加的正压力至少需要达到 $4.9\text{ N}$，系统才具备抵抗重力下滑的临界静摩擦力。

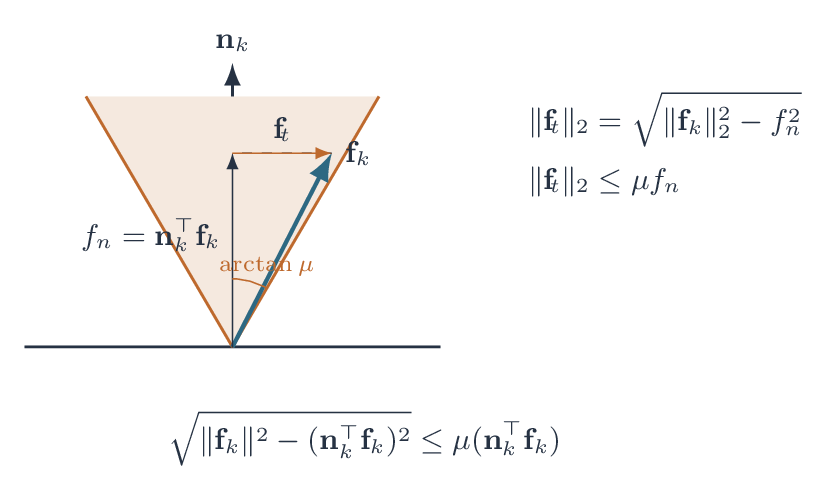

图 7.2-2：三维库仑摩擦锥模型：接触力矢量必须严格位于半顶角为 $\alpha =\arctan (\mu )$ 的圆锥体内部。

在三维真实空间中，手指推动物体的力不再是一维标量，而是一个空间矢量。直观地说，只要手指施加的切向推力 $f_{\text{tangent}}$ 不超过垂直压紧表面的正压力 $N$ 与摩擦因数 $\mu$ 的乘积（即 $f_{\text{tangent}}\le \mu N$），手指与物体之间就不会打滑。所有不打滑的允许作用力在三维空间中恰好构成一个以接触法线为对称轴的几何圆锥体——三维库仑摩擦锥（Coulomb Friction Cone）。

深入推导：三维空间库仑摩擦锥的向量正交分解与锥体解析几何方程（点击展开查看完整数学物理推导）

设接触点 $k$ 处的接触表面外法线单位向量为 ${\mathbf{n}}_k\in {\mathbb{R}}^3$（满足模长 $\parallel {\mathbf{n}}_k{\parallel }_2=1$），手指施加的空间接触力矢量为 ${\mathbf{f}}_k\in {\mathbb{R}}^3$。

1. 法向正压力投影：接触力在法线方向上的投影标量为：$$N_k={\mathbf{n}}_k^{\mathrm{\top }}{\mathbf{f}}_k$$
2. 切向剪切摩擦力矢量：从总作用力中减去法向分量：$${\mathbf{f}}_{k,\text{tangent}}={\mathbf{f}}_k-({\mathbf{n}}_k^{\mathrm{\top }}{\mathbf{f}}_k){\mathbf{n}}_k$$
3. 根据勾股定理计算切向力模长：$$\parallel {\mathbf{f}}_{k,\text{tangent}}{\parallel }_2=\sqrt{\parallel {\mathbf{f}}_k{\parallel }_2^2-({\mathbf{n}}_k^{\mathrm{\top }}{\mathbf{f}}_k{)}^2}$$
4. 三维库仑摩擦不等式与单边非负约束：$$\sqrt{\parallel {\mathbf{f}}_k{\parallel }_2^2-({\mathbf{n}}_k^{\mathrm{\top }}{\mathbf{f}}_k{)}^2}\le {\mu }_k({\mathbf{n}}_k^{\mathrm{\top }}{\mathbf{f}}_k),\text{且 }{\mathbf{n}}_k^{\mathrm{\top }}{\mathbf{f}}_k\ge 0$$该不等式在三维空间中严格定义了一个半顶角为 ${\alpha }_k=\arctan ({\mu }_k)$ 的二次锥。

---

7.2.2 半个世纪的经典工程探索与传统方法的硬性极限

在人类探索机器人灵巧手的历史上，科学家们曾倾注数十年的心血试图用优美的纯分析力学与数学规划来解析这套接触系统。

1. 经典分析力学的辉煌奠基

早在 20 世纪 70 至 80 年代，以斯坦福大学 Salisbury、麻省理工学院 Mason 为代表的先驱学者构建了严谨的多指抓取矩阵理论（Grasp Matrix Theory）。直观上，当多个手指同时推压一个物体时，各个接触点的作用力经过连杆几何杠杆传递，共同在物体质心处合成为一个驱动物体平移与旋转的合力与合力矩。

图 7.2-3：多指手完成转笔、开门、锤击等不同技能，说明任务和接触模式的多样性。 出处：Learning Complex Dexterous Manipulation with Deep Reinforcement Learning and Demonstrations，Aravind Rajeswaran et al.，2017。

深入推导：抓取矩阵的力学映射、Somoff-Lakshminarayana 封闭定理与 Montana 运动学方程（点击展开查看完整理论细节）

• 抓取矩阵（Grasp Matrix）映射：设物体受到 $K$ 个手指的接触力 ${\mathbf{f}}_1,\dots ,{\mathbf{f}}_K\in {\mathbb{R}}^3$。所有接触力合成在物体质心处的 6 维合力与合力矩旋量 ${\mathbf{w}}_{\text{ext}}\in {\mathbb{R}}^6$ 为：$${\mathbf{w}}_{\text{ext}}=\mathbf{G}\mathbf{f},\text{其中 }\mathbf{G}=[{\mathbf{G}}_1,{\mathbf{G}}_2,\dots ,{\mathbf{G}}_K]\in {\mathbb{R}}^{6\times 3K},\mathbf{f}=\left[\begin{array}{c}{\mathbf{f}}_1\\ ⋮\\ {\mathbf{f}}_K\end{array}\right]\in {\mathbb{R}}^{3K}$$
• 力封闭（Force Closure）与形状封闭（Form Closure）：经典抓取理论证明，要使多指手在不依赖摩擦力的情况下完全锁死一个三维刚体的 6 个运动自由度（形状封闭），理论上至少需要 7 个无摩擦接触点（根据 Somoff-Lakshminarayana 定理）；而在存在摩擦锥约束的前提下，至少需要 4 个接触点才能实现完全抵抗任意空间扰动力矩的“力封闭”；
• Montana 接触运动学方程（1988）：David J. Montana 推导了两个光滑曲面在发生相对滚动与滑动时的非线性微分几何演变方程，试图通过解析求解曲率张量与相对角速度来精确规划手指在物体表面的滚动轨迹。

2. 经典分析方法的硬性极限

然而，当研究者试图将这套优美精巧的解析力学方程应用到真实复杂的灵巧操作任务（例如在手内把玩一个凹凸不平的玩具或复原魔方）时，遭遇了不可逾越的物理与计算鸿沟：

1. 接触动力学的不连续性与互补问题（LCP）：手指与物体表面接触的建立与脱离，在数学上属于极其严苛的非平滑冲击力学（Non-smooth Mechanics）。系统在接触瞬间速度发生阶跃突变，导致动力学方程在接触切换边界处不可微。利用传统线性互补问题（Linear Complementarity Problem, LCP）求解多接触动力学时，计算复杂度随接触点数量呈指数级爆炸，极易陷入数值停滞；
2. 极端的参数敏感性与模型失配：经典解析控制高度依赖于精确已知的物体几何外形、质心位置、转动惯量以及每一处接触点的局部摩擦因数。在真实物理世界中，只要接触面有一粒微尘、油污，或者物体表面存在 $0.5\text{ mm}$ 的加工误差，预先计算出的精确力平衡条件就会瞬间瓦解；
3. 高维非凸轨迹优化的维度灾难：一只现代灵巧手（如拥有 24 个自由度的 Shadow Hand）加上被操纵物体的 6 自由度空间运动，构成了一个超过 60 维的非凸混合连续-离散优化问题。传统的局部优化算法几乎必定陷入极差的局部极小值。

正是在这一背景下，学术界开始转向依靠数据驱动与深度强化学习（Deep Reinforcement Learning, DRL），让机器人通过与环境的数亿次交互试错，自主探索并归纳出高容错、自适应的灵巧操作策略。

---

7.2.3 灵巧系统的状态空间构建与维度剖析

要利用深度学习来构建灵巧操作策略，我们必须严密地定义系统的输入状态空间（State Space）与输出动作空间（Action Space）。

1. 关节本体感觉的运动学状态

设灵巧手拥有 $N$ 个独立可控的转动关节（对于著名的 Shadow Hand，$N=24$；对于常见的 Allegro Hand，$N=16$）。

在时刻 $t$，机器人的关节编码器能够测量到所有关节的当前转动角度：

$${\mathbf{q}}_t=\left[\begin{array}{c}{q}_{1,t}\\ q_{2,t}\\ ⋮\\ q_{N,t}\end{array}\right]\in {\mathbb{R}}^N$$

同时，通过对编码器数值进行一阶差分或利用速度传感器，系统获得各个关节的角速度：

$${\dot{\mathbf{q}}}_t=\left[\begin{array}{c}{\dot{q}}_{1,t}\\ {\dot{q}}_{2,t}\\ ⋮\\ {\dot{q}}_{N,t}\end{array}\right]\in {\mathbb{R}}^N$$

仅仅描述机械手自身的物理运动状态，就需要 $N+N=2N$ 个连续实数标量。以 $N=24$ 为例，手部本体感觉状态已经占据了 $48$ 维。

2. 被操纵物体的三维空间位姿状态

灵巧操作的最终目的是改变物体的空间状态。假设被操纵物体是一个刚体，其在三维欧几里得空间中的状态由两部分构成：

• 三维空间位置（Position）：物体的质心在世界坐标系中的笛卡尔坐标 ${\mathbf{p}}_{\text{pos}}=[x,y,z{]}^{\mathrm{\top }}\in {\mathbb{R}}^3$；
• 三维空间姿态（Orientation）：在三维旋转数学中，使用欧拉角（如俯仰-偏航-滚转）存在万向节死锁问题。因此通用标准是采用单位四元数（Unit Quaternion） ${\mathbf{p}}_{\text{quat}}=[q_w,q_x,q_y,q_z{]}^{\mathrm{\top }}\in {\mathbb{R}}^4$，满足约束 $q_w^2+q_x^2+q_y^2+q_z^2=1$。

合起来，物体的空间位姿为一个 7 维向量 ${\mathbf{p}}_{\text{obj}}=[{\mathbf{p}}_{\text{pos}}^{\mathrm{\top }},{\mathbf{p}}_{\text{quat}}^{\mathrm{\top }}{]}^{\mathrm{\top }}\in {\mathbb{R}}^7$。此外，物体的运动速度包括 3 维线速度 ${\mathbf{v}}_{\text{lin}}$ 与 3 维角速度 ${\mathit{\omega }}_{\text{ang}}$，合称为 6 维速度向量 ${\mathbf{v}}_{\text{obj}}\in {\mathbb{R}}^6$。

3. 全系统结构化全状态向量

如果我们将机器人本体状态与物体状态拼接，构成一个理想的全局物理状态向量 ${\mathbf{s}}_t$：

$${\mathbf{s}}_t=\left[\begin{array}{c}{\mathbf{q}}_t\\ {\dot{\mathbf{q}}}_t\\ {\mathbf{p}}_{\text{obj},t}\\ {\mathbf{v}}_{\text{obj},t}\end{array}\right]\in {\mathbb{R}}^{2N+7+6}$$

当 $N=24$ 时，这个状态向量的维度为：

$$\dim ({\mathbf{s}}_t)=2\times 24+7+6=48+13=61$$

想一想

在实验室仿真环境中，物理引擎（如 Isaac Gym 或 MuJoCo）可以直接把这 61 维的完美数字全部读取出来。但在真实物理世界中，我们能直接向策略网络输入这 61 维向量吗？

解答：绝对不能。在真实场景中，我们无法给每一个日常物体都安装高精度动捕标记点，物体的空间位姿 ${\mathbf{p}}_{\text{obj}}$ 和线角速度 ${\mathbf{v}}_{\text{obj}}$ 是无法被直接测量的；更严重的是，当多根手指包覆住物体时，大部分视觉视线会被手指严重遮挡（Occlusion）。真实世界是一个典型的部分可观测马尔可夫决策过程（Partially Observable Markov Decision Process, POMDP），策略必须直接依赖摄像头拍摄的高维 RGB 图像、历史时序观测以及指尖触觉阵列进行隐式推断与控制。

---

7.2.4 多模态感知策略网络与端到端控制架构

面对高维度的视觉图像与结构化的关节本体感觉，现代具身智能通常构建一个双流感知融合策略网络（Two-Stream Visuomotor Policy Network）。

1. 策略网络数学模型

设在控制周期 $t$，机器人获得两路异构观测：

1. 高维视觉张量：安装于手腕或操作台上方的 RGB 相机画面 $I_t\in {\mathbb{R}}^{3\times H\times W}$；
2. 本体感觉向量：来自关节编码器的电机角度反馈 ${\mathbf{q}}_t\in {\mathbb{R}}^N$。

策略网络的目标是学习一个参数为 $\theta$ 的非线性映射函数 ${\pi }_{\theta }$，输出当前时刻 $N$ 个关节的目标控制量 ${\mathbf{a}}_t\in {\mathbb{R}}^N$：

$${\mathbf{a}}_t={\pi }_{\theta }(I_t,{\mathbf{q}}_t)$$

网络内部的数据流动与计算过程分为三个严密阶段：

1. 视觉特征提取流：通过多层二维卷积神经网络（CNN）将图像压缩降维为一个紧凑的低维视觉表征向量 ${\mathbf{z}}_{\text{vis}}\in {\mathbb{R}}^{D_{\text{vis}}}$：$${\mathbf{z}}_{\text{vis}}={\text{Encoder}}_{\text{vis}}(I_t;{\theta }_{\text{vis}})$$
2. 本体感觉特征流：通过多层感知机（MLP）将 $N$ 维的关节角度映射为结构化特征向量 ${\mathbf{z}}_{\text{prop}}\in {\mathbb{R}}^{D_{\text{prop}}}$：$${\mathbf{z}}_{\text{prop}}={\text{Encoder}}_{\text{prop}}({\mathbf{q}}_t;{\theta }_{\text{prop}})$$
3. 跨模态特征拼接与动作解算：将两部分特征在通道维度进行张量拼接，送入全连接动作决策头网络，并经过双曲正切函数（$\tanh$）将输出数值严格归一化到 $[-1,1]$ 区间内：$${\mathbf{z}}_{\text{fused}}=[{\mathbf{z}}_{\text{vis}}^{\mathrm{\top }},{\mathbf{z}}_{\text{prop}}^{\mathrm{\top }}{]}^{\mathrm{\top }}\in {\mathbb{R}}^{D_{\text{vis}}+D_{\text{prop}}}$$$${\mathbf{a}}_t=\tanh ({\mathbf{W}}_2\cdot \text{ReLU}({\mathbf{W}}_1{\mathbf{z}}_{\text{fused}}+{\mathbf{b}}_1)+{\mathbf{b}}_2)\in [-1,1{]}^N$$

网络输出的归一化动作 ${\mathbf{a}}_t$，随后通过线性映射反归一化到每个电机物理允许的安全转角范围 $[{\mathbf{q}}_{min},{\mathbf{q}}_{max}]$，最后由底层的硬件比例-微分（PD）控制器转化为真实施加在电机轴上的力矩 $\mathit{\tau }$：

$${\mathbf{q}}_{\text{target}}=\frac{{\mathbf{q}}_{max}+{\mathbf{q}}_{min}}{2}+\frac{{\mathbf{q}}_{max}-{\mathbf{q}}_{min}}{2}\odot {\mathbf{a}}_t$$$${\mathit{\tau }}_t={\mathbf{K}}_p({\mathbf{q}}_{\text{target}}-{\mathbf{q}}_t)-{\mathbf{K}}_d{\dot{\mathbf{q}}}_t$$

公式符号逐一拆解：

• ${\mathbf{q}}_{\text{target}}$：反归一化后的电机目标期望转动角度；
• ${\mathbf{K}}_p,{\mathbf{K}}_d$：预设的比例与微分增益对角矩阵（类似于弹簧劲度系数与阻尼系数）；
• $\odot$：对应元素逐项相乘（Hadamard 积）。

深入推导：PD 控制器的二阶线性系统阻尼振荡动力学与增益整定（点击展开查看完整物理分析）

将 PD 控制律 $\tau =K_p(q_{\text{target}}-q)-K_d\dot{q}$ 代入单关节旋转动力学方程 $J\ddot{q}=\tau$（其中 $J$ 为关节转动惯量）：

$$J\ddot{q}+K_d\dot{q}+K_p(q-q_{\text{target}})=0$$

定义跟踪误差 $e(t)=q(t)-q_{\text{target}}$，则误差演变满足标准二阶简谐衰减微分方程：

$$\ddot{e}(t)+2\zeta {\omega }_n\dot{e}(t)+{\omega }_n^{2}e(t)=0$$

其中无阻尼固有频率 ${\omega }_n=\sqrt{K_p/J}$，阻尼比 $\zeta =\frac{K_d}{2\sqrt{J{K}_p}}$。

• 当 $\zeta =1$ 时系统处于临界阻尼状态，误差以最快速度衰减至零且绝无超调振荡；
• 当 $\zeta <1$ 时处于欠阻尼状态，会引发指尖剧烈抖动；
• 当 $\zeta >1$ 时处于过阻尼状态，系统响应迟缓。

---

7.2.5 纯底层 PyTorch 代码实现：多模态灵巧策略网络

下面我们使用纯底层 PyTorch 算子实现一个结构严密的多模态灵巧操作策略网络，并附带详细的张量形状演变追踪与单元测试。

import torch
import torch.nn as nn

class DexterousMultimodalPolicy(nn.Module):
    """
    多模态灵巧操作策略网络 (Dexterous Multimodal Policy Network)
    输入：
      1. RGB 视觉图像张量: (Batch, 3, H, W)
      2. 关节角度本体感觉向量: (Batch, num_joints)
    输出：
      归一化到 [-1, 1] 区间的关节动作指令: (Batch, num_joints)
    """
    def __init__(self, num_joints: int = 24, visual_feature_dim: int = 128):
        super().__init__()
        self.num_joints = num_joints
        self.visual_feature_dim = visual_feature_dim

        # -----------------------------------------------------------
        # 1. 视觉特征提取网络 (Visual Stream CNN)
        # 针对 3x64x64 的图像输入设计下采样卷积流
        # -----------------------------------------------------------
        self.visual_encoder = nn.Sequential(
            # 输入: (B, 3, 64, 64) -> 输出: (B, 32, 15, 15)
            # 计算: floor((64 - 8)/4) + 1 = 15
            nn.Conv2d(in_channels=3, out_channels=32, kernel_size=8, stride=4),
            nn.ReLU(),
            # 输入: (B, 32, 15, 15) -> 输出: (B, 64, 6, 6)
            # 计算: floor((15 - 4)/2) + 1 = 6
            nn.Conv2d(in_channels=32, out_channels=64, kernel_size=4, stride=2),
            nn.ReLU(),
            # 输入: (B, 64, 6, 6) -> 输出: (B, 64, 4, 4)
            # 计算: floor((6 - 3)/1) + 1 = 4
            nn.Conv2d(in_channels=64, out_channels=64, kernel_size=3, stride=1),
            nn.ReLU(),
            # 展平: (B, 64 * 4 * 4) = (B, 1024)
            nn.Flatten(),
            nn.Linear(64 * 4 * 4, visual_feature_dim),
            nn.ReLU() # 输出视觉特征: (B, visual_feature_dim)
        )

        # -----------------------------------------------------------
        # 2. 关节本体感觉提取网络 (Proprioception Stream MLP)
        # -----------------------------------------------------------
        self.proprio_encoder = nn.Sequential(
            nn.Linear(num_joints, 64),
            nn.ReLU(),
            nn.Linear(64, 64),
            nn.ReLU() # 输出本体感觉特征: (B, 64)
        )

        # -----------------------------------------------------------
        # 3. 跨模态特征融合与决策输出头 (Fusion & Action Head)
        # -----------------------------------------------------------
        fused_dim = visual_feature_dim + 64
        self.action_head = nn.Sequential(
            nn.Linear(fused_dim, 256),
            nn.ReLU(),
            nn.Linear(256, 128),
            nn.ReLU(),
            nn.Linear(128, num_joints),
            nn.Tanh() # 将每个电机的动作输出严格压缩至 [-1.0, 1.0]
        )

    def forward(self, image: torch.Tensor, proprio: torch.Tensor) -> torch.Tensor:
        """
        前向推理函数
        :param image: 形状为 (B, 3, 64, 64) 的浮点图像张量
        :param proprio: 形状为 (B, num_joints) 的关节角度张量
        :return: 形状为 (B, num_joints) 的动作张量，数值范围在 [-1, 1]
        """
        # 1. 提取视觉特征: (B, 3, 64, 64) -> (B, visual_feature_dim)
        vis_feat = self.visual_encoder(image)

        # 2. 提取本体感觉特征: (B, num_joints) -> (B, 64)
        prop_feat = self.proprio_encoder(proprio)

        # 3. 沿特征维度拼接: (B, visual_feature_dim + 64)
        fused_feat = torch.cat([vis_feat, prop_feat], dim=1)

        # 4. 解算最终关节动作: (B, num_joints)
        action = self.action_head(fused_feat)
        return action

# ===================================================================
# 单元测试与张量演变追踪
# ===================================================================
if __name__ == "__main__":
    batch_size = 4
    num_joints = 24
    image_h, image_w = 64, 64

    # 初始化策略模型
    policy = DexterousMultimodalPolicy(num_joints=num_joints, visual_feature_dim=128)
    policy.eval()

    # 模拟环境输入的批量数据
    dummy_images = torch.randn(batch_size, 3, image_h, image_w)
    dummy_proprio = torch.randn(batch_size, num_joints)

    # 前向计算
    with torch.no_grad():
        actions = policy(dummy_images, dummy_proprio)

    # 验证输出规格与数值范围
    print(f"[Policy Test] 输入图像形状: {dummy_images.shape}")
    print(f"[Policy Test] 输入关节形状: {dummy_proprio.shape}")
    print(f"[Policy Test] 输出动作形状: {actions.shape}")
    print(f"[Policy Test] 动作张量最大值: {actions.max().item():.4f}, 最小值: {actions.min().item():.4f}")

    assert actions.shape == (batch_size, num_joints), "输出维度与关节自由度不符！"
    assert (actions >= -1.0).all() and (actions <= 1.0).all(), "输出数值越过了 [-1, 1] 的物理限位！"
    print("✓ 策略网络单测通过，张量形状与物理限位完全符合要求！")

---

7.2.6 仿真到真实世界的鸿沟与自动域随机化（ADR）

我们在高性能 GPU 集群中利用并行物理引擎，可以在几小时内让数千只虚拟灵巧手完成相当于人类数百年时长的操作训练。然而，当把在纯虚拟仿真中训练好的策略模型直接部署到真实世界的机械手上时，往往会遭遇彻底的失败。这一现象被称为仿真到真实世界的鸿沟（Simulation-to-Real Gap, Sim2Real Gap）。

1. 鸿沟的物理根源

1. 接触摩擦因数的动态漂移：仿真引擎中的摩擦因数 $\mu$ 通常被假设为一个恒定常数，但真实物理界面的摩擦因数会随着物体表面磨损、空气湿度以及指尖温度的改变发生不可预测的非线性漂移；
2. 执行器非线性与控制延迟：真实电机存在齿轮隙（Backlash）、线缆弹性变形、驱动器死区以及 $20\sim 50\text{ ms}$ 的信号通信延迟，而理想物理仿真通常假定电机响应是瞬间或纯线性的；
3. 视觉渲染与光学差异：相机的传感器噪点、光照反射、阴影漫反射等光学特性无法被仿真渲染器完美还原。

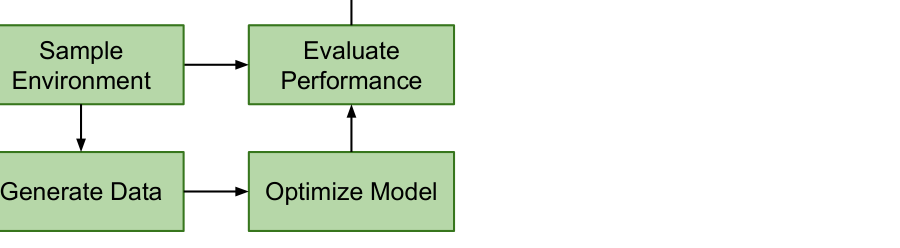

图 7.2-4：ADR 闭环根据边界环境表现自动扩张随机化分布。 出处：Solving Rubik's Cube with a Robot Hand，OpenAI et al.，2019。

2. 自动域随机化（Automatic Domain Randomization, ADR）

为了克服这一鸿沟，OpenAI 在 2019 年的魔方复原研究中提出了自动域随机化（ADR）技术。

传统的手动域随机化（Domain Randomization）需要工程师凭经验手动指定各个物理参数的随机扰动区间（例如物体质量在 $[0.4\text{ kg},0.6\text{ kg}]$ 之间均匀采样）。如果区间设置过窄，策略无法覆盖真实世界的扰动；如果一开始就设置得过宽，策略网络会在极度混乱的环境中根本学不会基础动作。

ADR 采用了一种巧妙的自适应闭环机制：

1. 初始化：所有物理参数（如摩擦因数 $\mu$、物体质量 $m$、电机增益 $K_p$、相机位姿扰动等）的采样区间初始被锁定在一个非常狭窄的基准值周围；
2. 动态性能评估：算法持续监控策略在当前参数分布边界（例如“超重物体”或“极滑表面”）上的任务成功率；
3. 自适应边界扩张：当模型在当前难度下的成功率超过设定阈值（如 $80\mathrm{\%}$）时，ADR 算法自动向外扩张该物理参数的上下采样边界；若成功率下降，则暂停扩张甚至收缩边界。

通过 ADR 的自适应课程学习，策略网络在数万种极端物理组合的“百炼”之下，学会了利用触觉与视觉反馈自发地实施“抓紧一点防滑”、“动作放慢抗惯性”等极其鲁棒的自适应行为，从而成功实现了无须任何真实数据微调即可直接迁移到真实物理手上的壮举。

---

7.2.7 本节小结

回顾本节内容，我们建立了一条从微观物理力学走向宏观智能控制的完整认知链路：

1. 多点接触与库仑摩擦锥：灵巧操作的力学基础建立在三维摩擦锥约束之上。正压力的法向投影与切向摩擦力的几何比值决定了接触的稳定性，多根手指的协调配合克服了单点接触的抗扭极限；
2. 高维非连续动力学的历史挑战：经典分析力学虽建立了优美的抓取矩阵与力封闭判据，但在面对不连续接触切换、几何参数不确定性时遭遇了计算维度的刚性阻碍；
3. 多模态表征与数据驱动策略：现代灵巧操作采用多模态双流策略网络，将高维图像与低维关节本体感觉深度融合，直接解算归一化的电机目标转角；
4. 自适应跨越 Sim2Real 鸿沟：真实世界的部分可观测性与物理失配，促成了自动域随机化（ADR）等鲁棒性学习机制的发展，使虚拟环境的高速试错成果能够安全着陆于物理世界。
